カリタス女子中学高等学校

トップ > カリタス女子中学高等学校

神奈川県 カリタス女子中学高等学校

(施工 石田工務店 構造 山辺構造設計事務所)
川崎市、女子校・校舎内の現し柱3本設置の出張工事。

(現場設置施工条件)

  1. 現し柱のため金物等が表面から飛びださず金物が完全に隠れる。
  2. FLより15㍉上部は全て現しでその柱を床から独立固定する。
  3. 耐震性や強度の安全性が高く、錆び等の心配がなく耐久性も高い物。
  4. 持ち回しが優れ、柱・金物の組立て分解が簡単で、撤去も容易にできる。

  「現場業者の中に、施工できる者がいないため工事が進まず、難儀している」と現場側から構造設計事務所に施工業者探しの問い合わせが入り数日後、当社が川崎の現場に機械工具一式を持ち出張する。

現場で、支給された四面無節の柱に機械加工で正確な穴を開け、金具底部を床墨に合わせ固定、柱を立て、柱にピンを入れ仮固定し、穴隠しの込み栓を仮打ち込みし完了です。現場の職人に組み立て方を指導し、現場立会検査を受け、「合格」 所要時間4時間、柱3本建ての工事が無事終了し帰途につきました。

このように、他社では難しく施工できない物件でも、当社の技術(構法)ならば、見栄良く施工可能に致します。まずは、腕組みする前に、気軽にお問い合わせ下さい。

◎ 使用したアフタイト
数奇屋住宅の独立柱用に開発したHDと一般HDの組合タイプ。

山辺構造設計事務所

URL:www.asdo.jp/vol2/03Mlist/detail.php?ID=1999-028

ページトップへ

資料写真(クリックすると拡大します。)

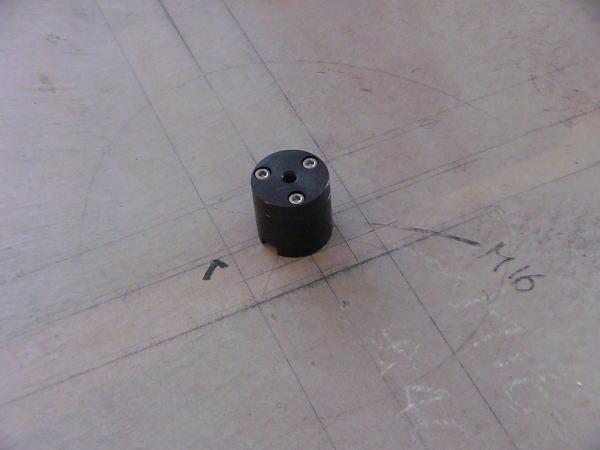

底部を墨に合わせて固定して組み立てる
底部を墨に合わせて
固定して組み立てる

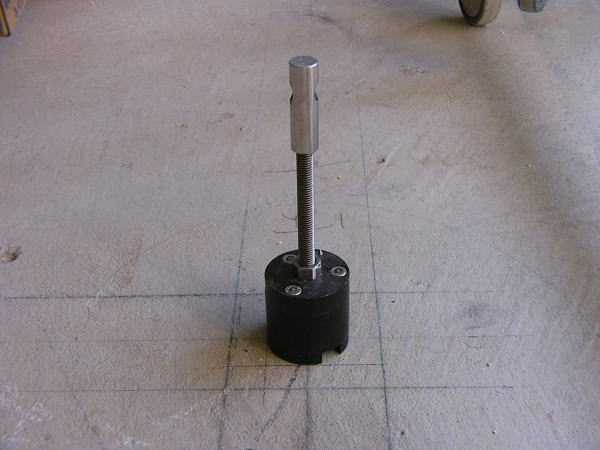

丸缶の上に繋ぎ軸ボルトをねじ込み方向を見て柱を落とし、ドリフトピンをネジで締めこむ
丸缶の上に繋ぎ軸ボルト
をねじ込み方向を見て柱
を落とし、ドリフトピンを
ネジで締めこむ

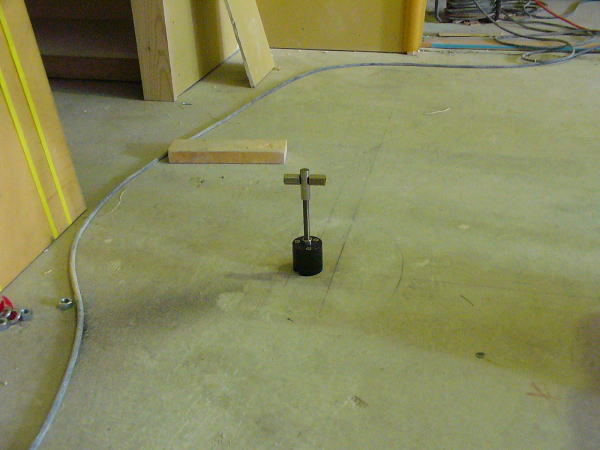

HDを仮止め位置を見る
HDを仮止め位置を見る

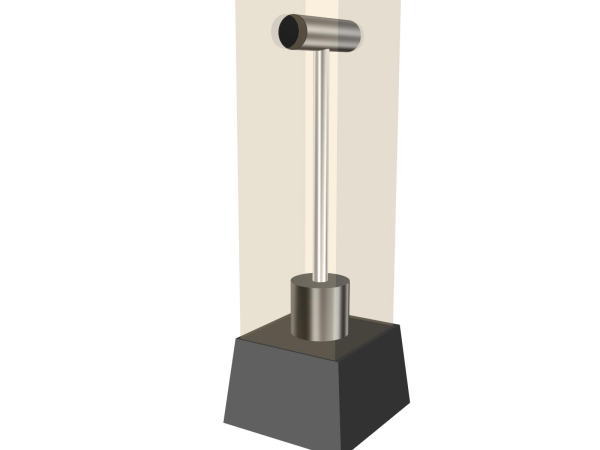

アフタイト柱・簡易ホールダウン
アフタイト
柱・簡易ホールダウン

柱独立・ホールダウン
柱独立・ホールダウン

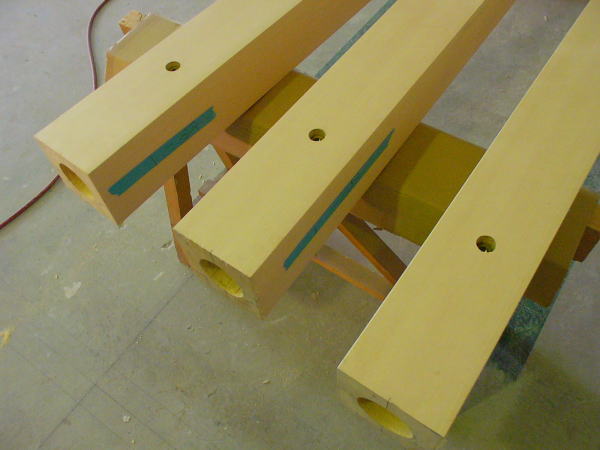

ドリフトピンは20Φのステンレス製テープ面が番付け面側
ドリフトピンは20Φの
ステンレス製テープ面
が番付け面側

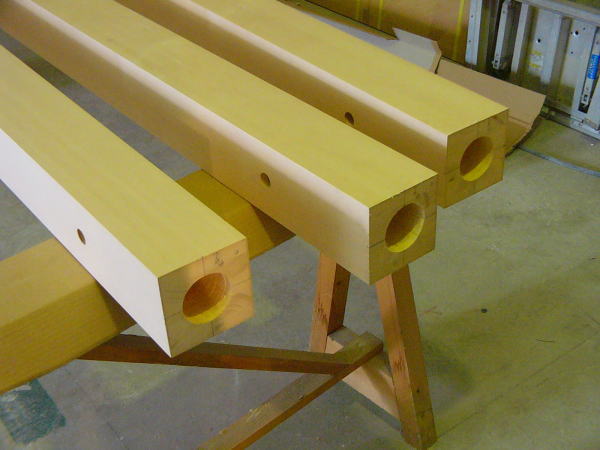

全ての穴開け加工が終了した柱
全ての穴開け加工が
終了した柱

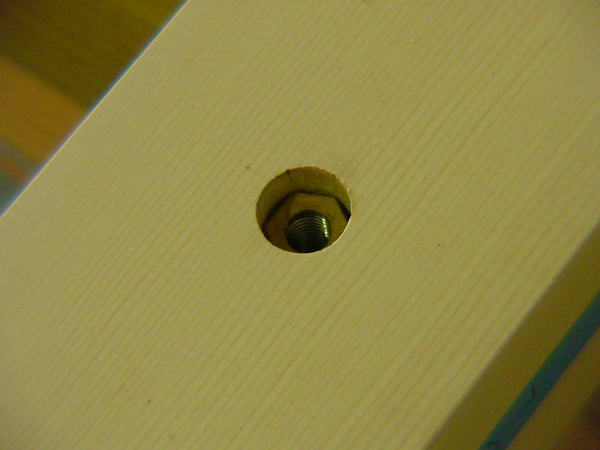

中の金具を隠すために込み栓21Φを打ち込み完成です。
中の金具を隠すために
込み栓21Φを打ち込み
完成です。
