トップ > 多谷霊園 東屋
群馬県 多屋霊園
（施工・設計 石田工務店）
榛名山南東に位置する榛東村の霊園に建つ休憩用3.3㎡の東屋。
榛名山の檜一等材120×120を全ての部材に使用。基礎となる花崗岩（御影石）の中に穴を開けアフタイトのステンレスピンを埋め込み、柱・土台より片引で固定させ、強度を確保。桁・垂木は片引き交差ピンで固定。
隅木はロング片引で桁を貫き柱で固定、野地板は檜一等の30ｍｍの本実加工板を７５㎜ビスで固定、屋根はステンレス地金焼付け塗装平葺き、樋は銅製。
2008年4月からアフタイトの表面処理の屋外自然劣化検証中の物件。
炭素鋼+ステンレス部品等、60組
◎ 使用したアフタイト
ステンレス片引・梁片引・ロング片引・組み合わせ片引。
◎ 多屋霊園申し込み
よろず屋石材
〒370-3102 群馬県高崎市箕郷町生原1248
TEL 027-371-2013
東屋 資料写真（クリックすると拡大します。）

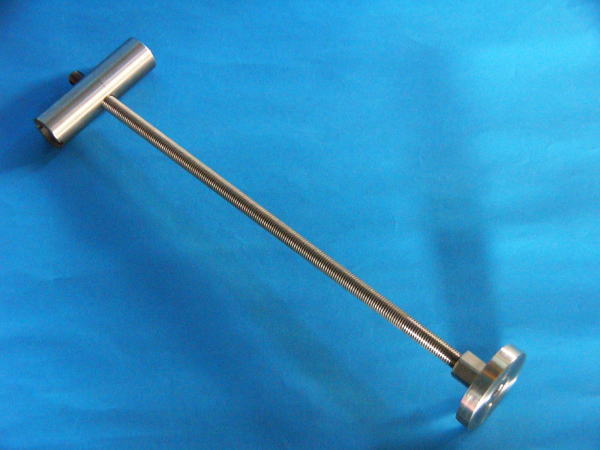

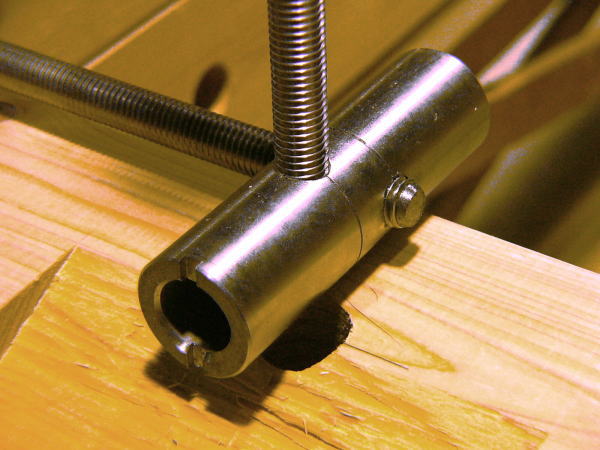

SAF2-10 梁・片引
SAF8-3.4 火打 片引
片引ショート軸ボルト

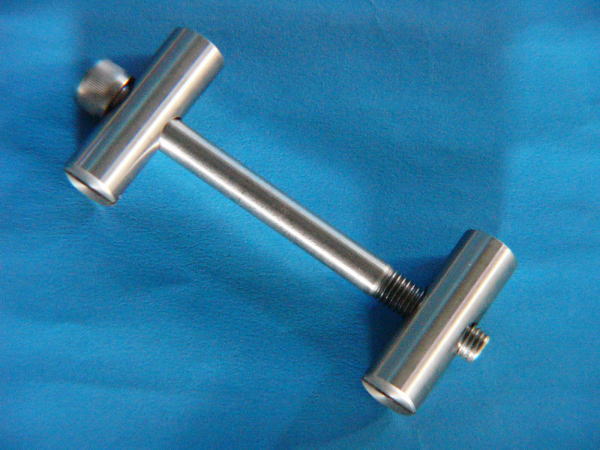

ステンレス交差 ピン

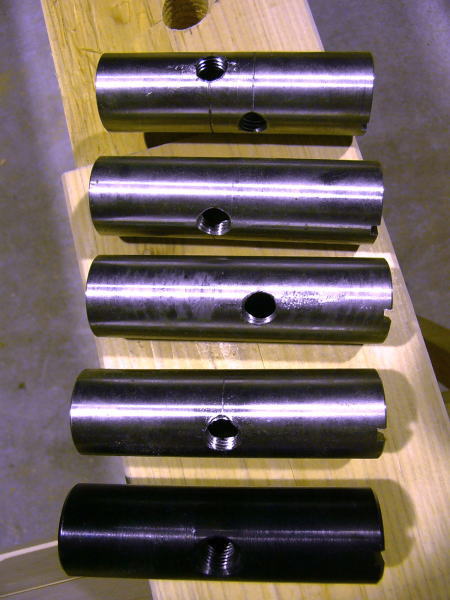

ステンレスピン類

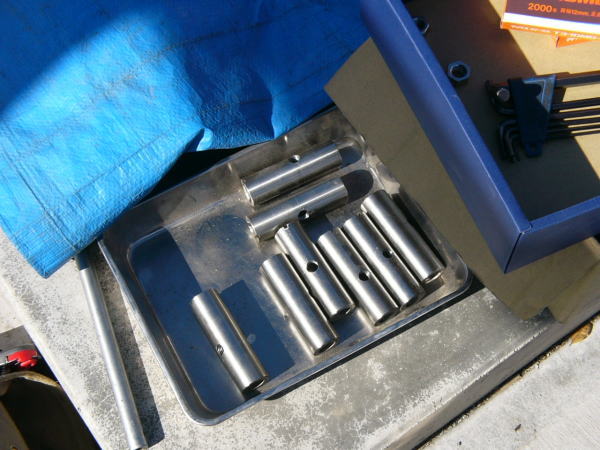

各種ピン類
下 一般タイプピン
上 ステンレスピン

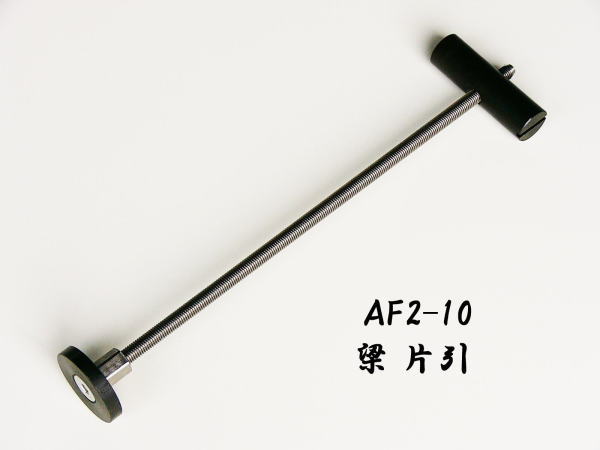

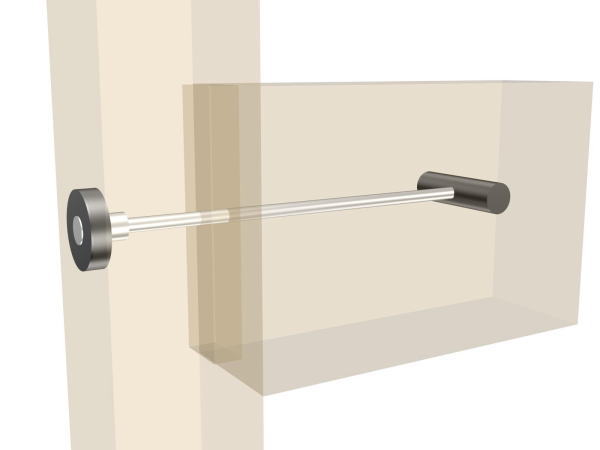

AF2-10 梁 片引

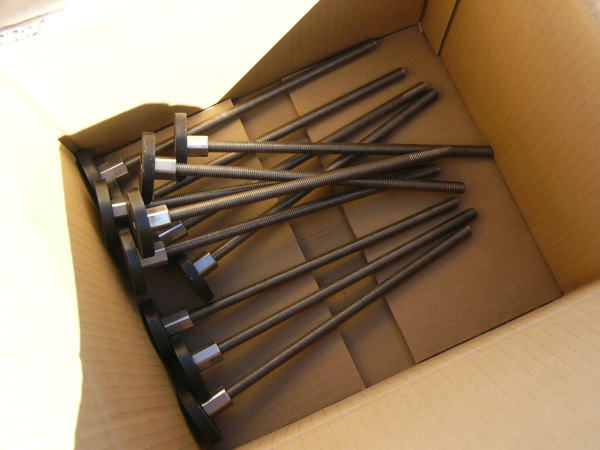

片引 ロング軸ボルト

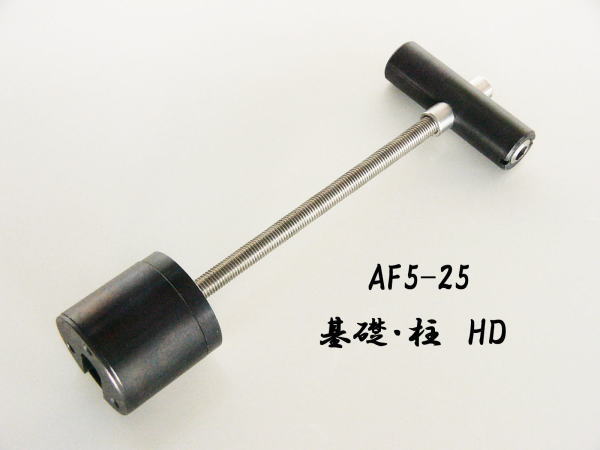

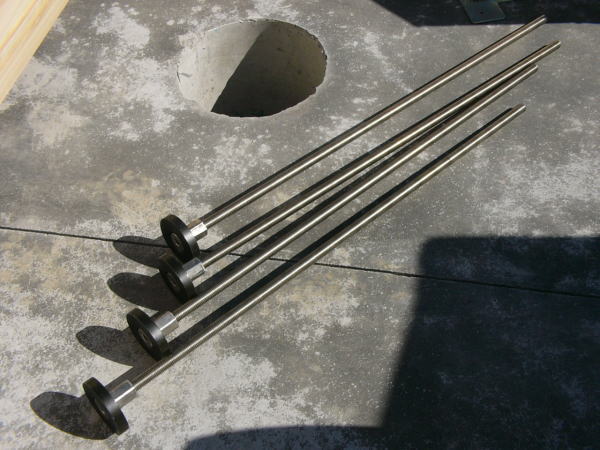

AF5-25 基礎・柱 HD

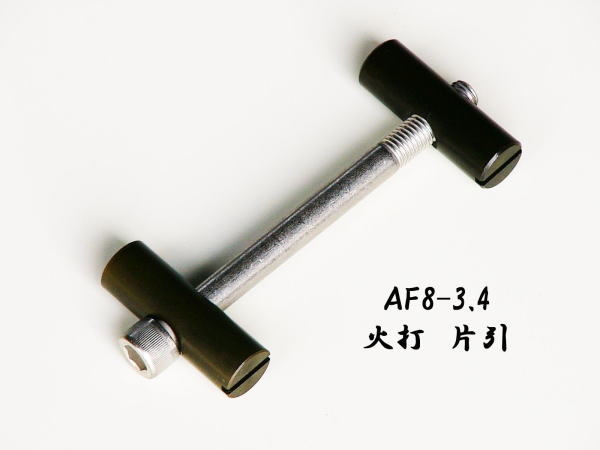

AF8-3.4 火打 片引
桁妻桁・片引

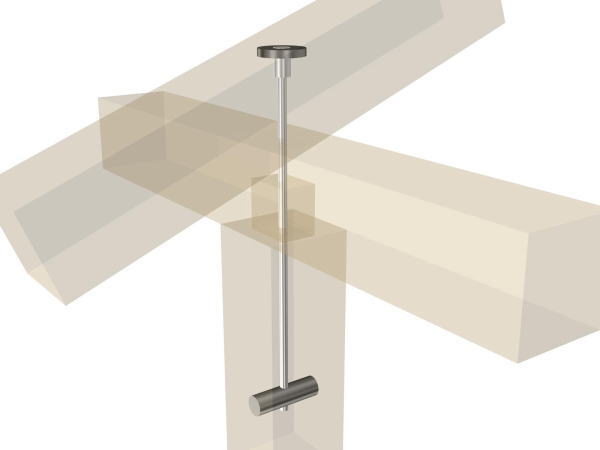

柱頭隅木・ロング片引

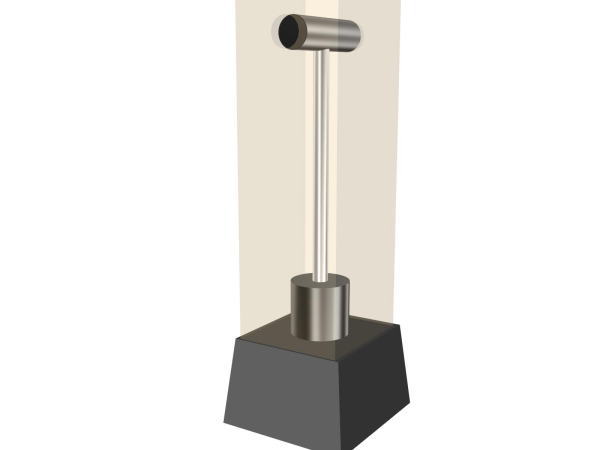

柱独立・ホールダウン
柱梁・片引

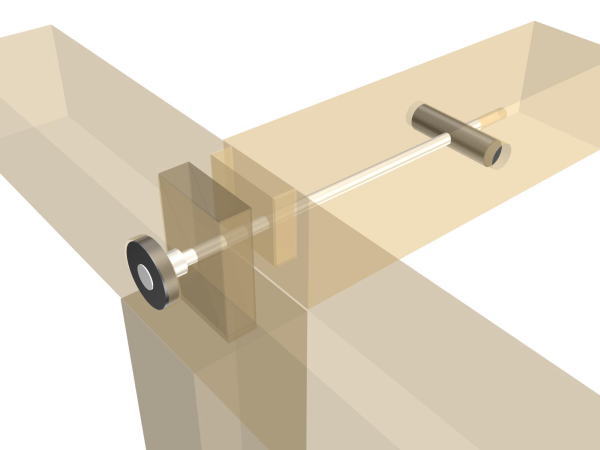

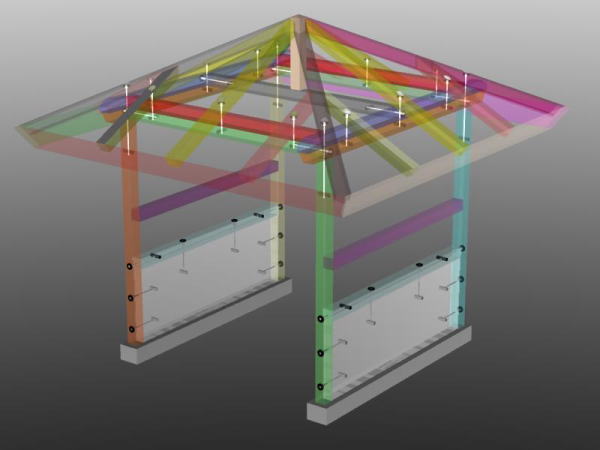

CGによる東屋の
アフタイト配置図
片引と交差ピン
各垂木の片引

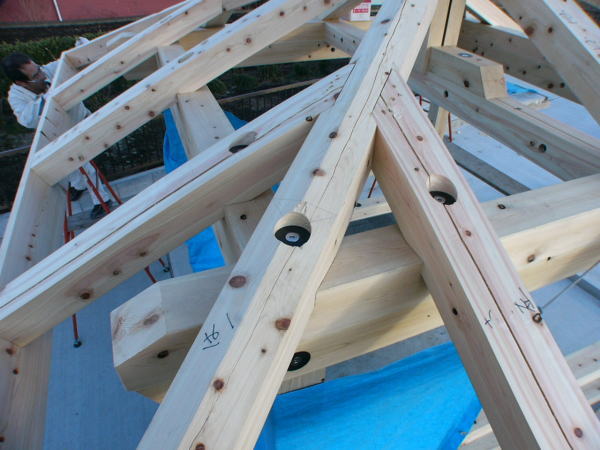

隅木片引 ロング
と垂木片引
繋ぎ梁 手前
黒○は、炭素鋼ピン

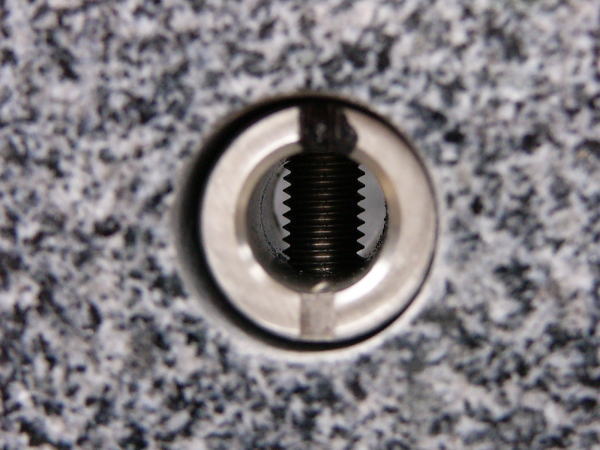

桁ステンレスピン埋め込み
部中にステンレス軸
ボルトが見える
中央部補強梁

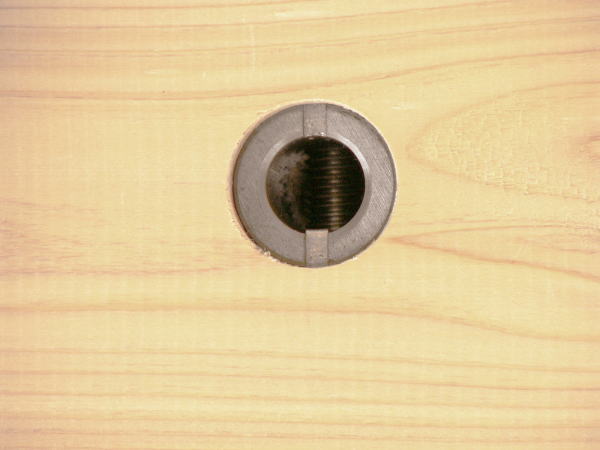

上部の丸座金

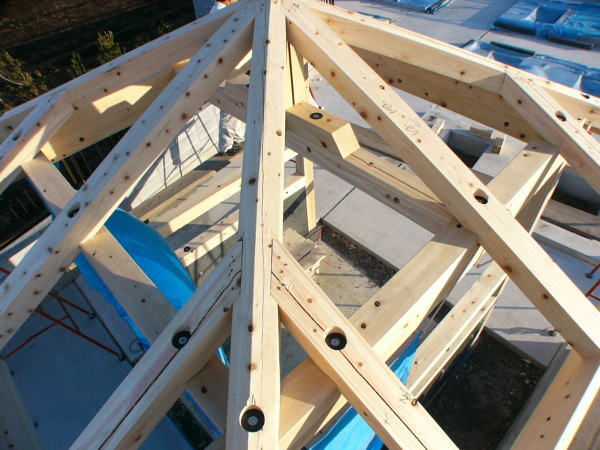

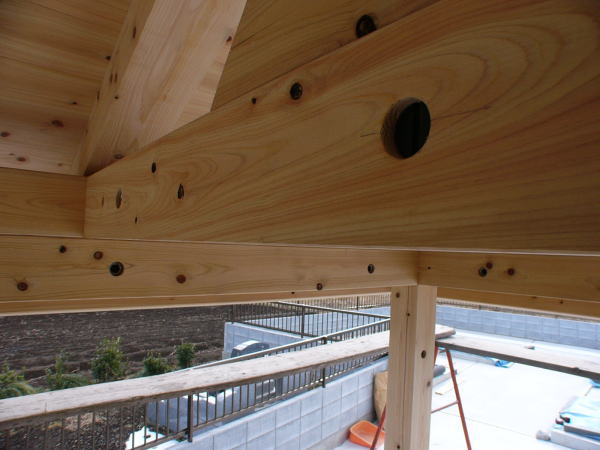

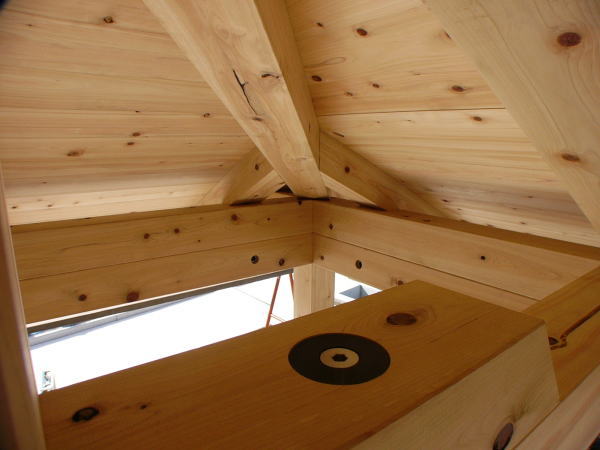

内部屋根下構造部
桁材120角2重

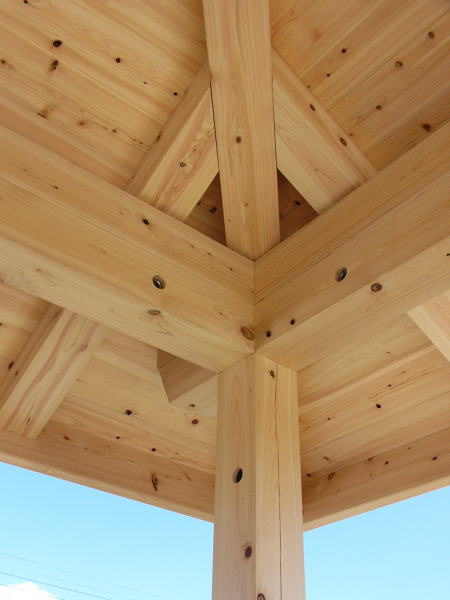

東屋 柱頭部

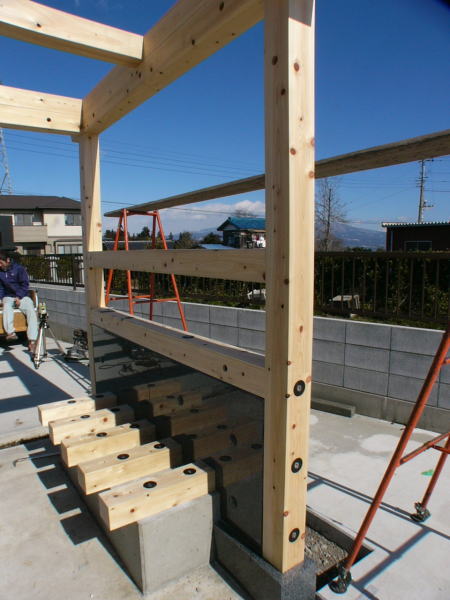

構造体（檜）が

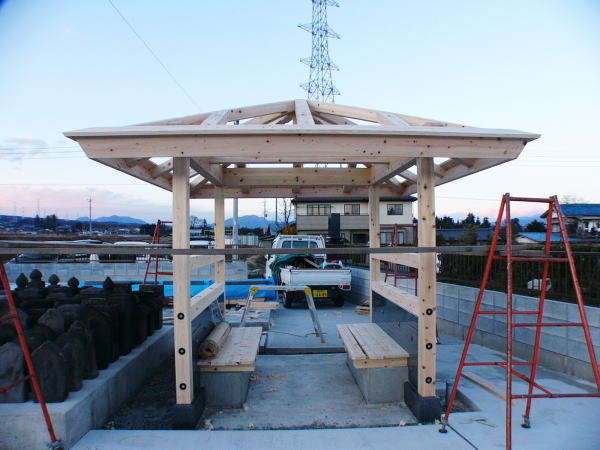

組み上がり 南側
柱脚部
丸座金で固定

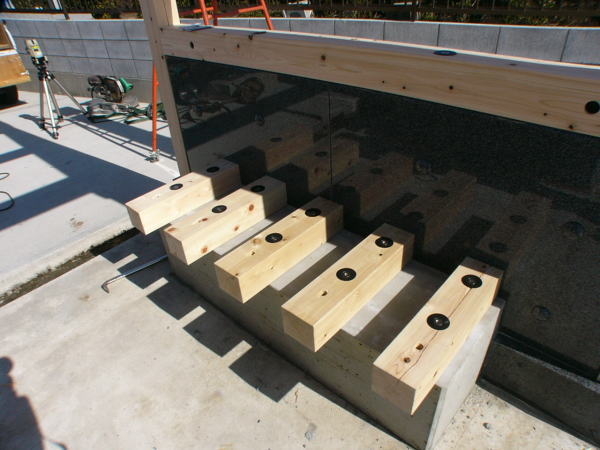

内部ベンチ下地材
丸座金で固定
霊園東屋 内部
ベンチ
屋根 ステンレス葺き
樋は銅

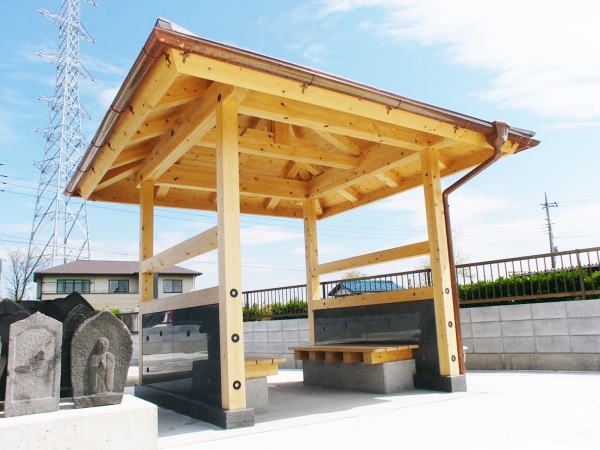

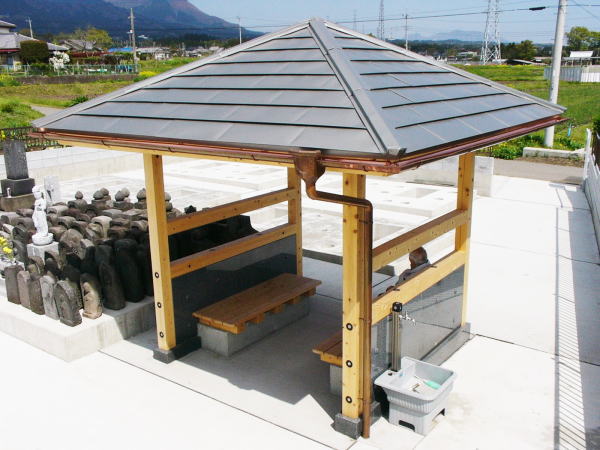

東屋 南西側
東屋 南東側
ステンレス ピンと礎石の花崗岩 資料写真（クリックすると拡大します。）
SAF2-10 梁・片引

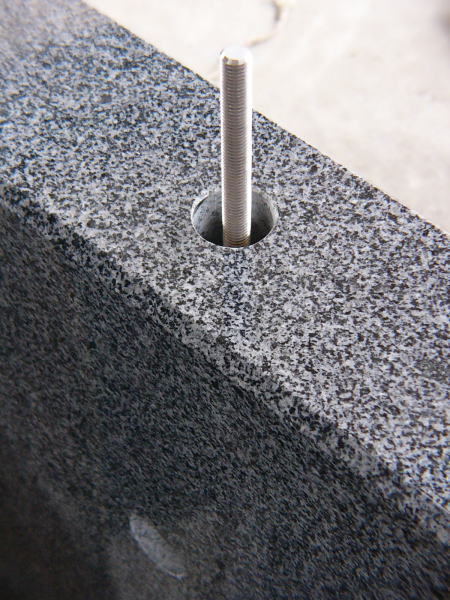

ステンレスピンと
中の軸ボルト
上場に土台を取り付ける
ステンレス軸ボルト
ステンレスピンと
軸ボルト

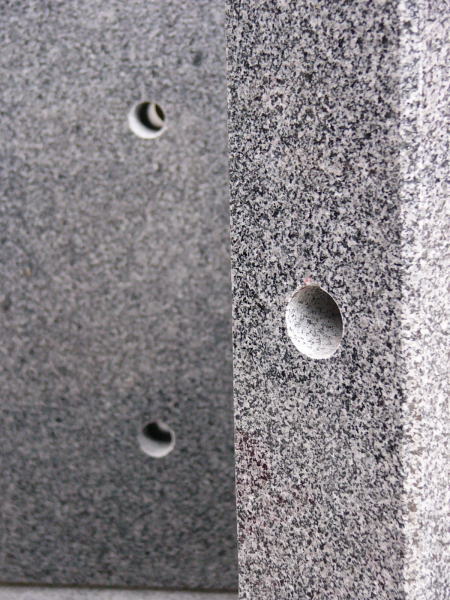

手前 軸ボルト用加工穴
と向こう側ステンレス
ピンの穴

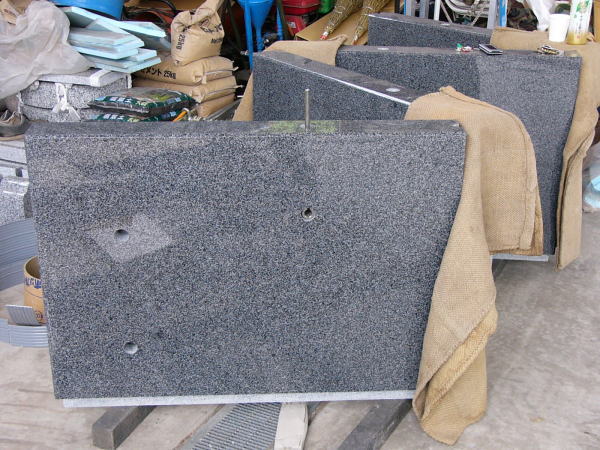

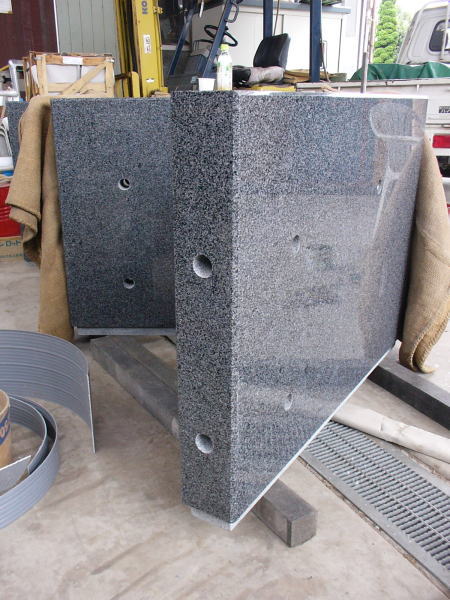

柱脚を支えるため、
穴加工された花崗岩
東屋を支える４枚の
礎石 花崗岩（御影石）
