群馬県 共愛学園幼稚園

(設計 小川建築工房   構造 山辺構造設計事務所)

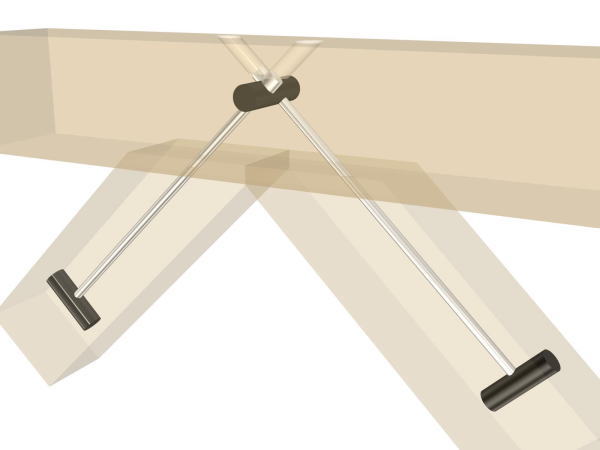

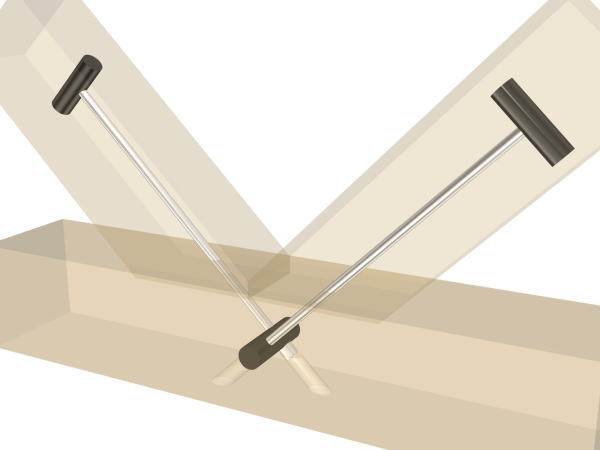

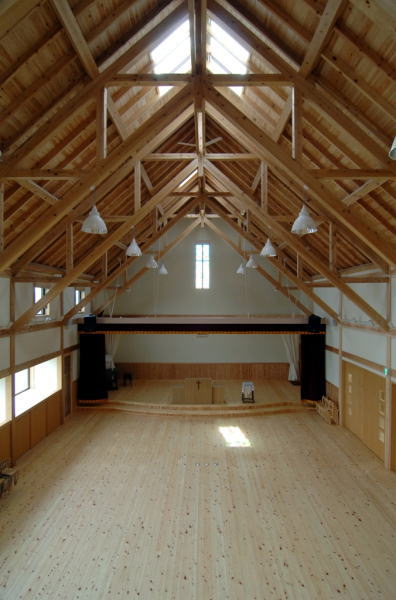

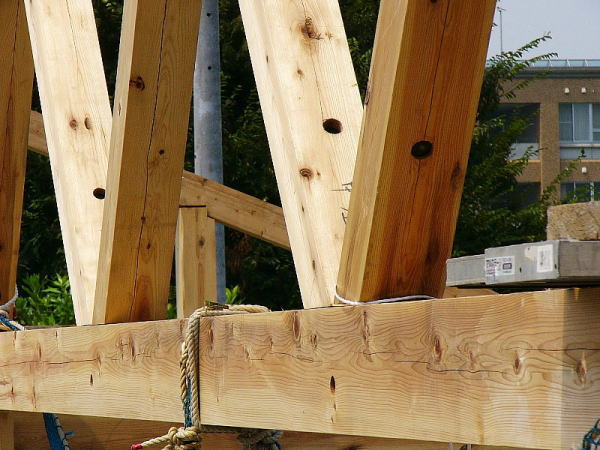

前橋市、県産杉材を使用、保育室の天井上のトラス組みでV型のアフタイトを新たに開発耐用しました。梁上部の逆V型金具と梁下のV型金具で、組み始めは、下材側から組み付け上材を乗せ上材、上場からボルトを差込み組み上げ完了です。当時は、金物が見えなくボルト類も見えない構法は、見当たらず県内初の木組みトラスでした。また、ホールのトラス組みも同じように組み付けて組立た物でトラス組みと筋カイの構造部の中にアフタイトが隠れていて見えません。とても綺麗な骨組みに仕上がっています。

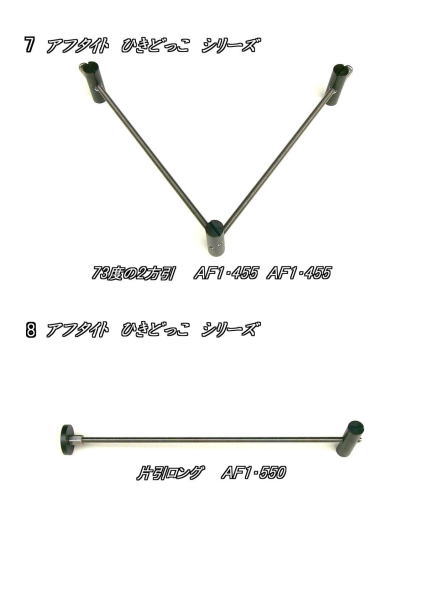

◎ 使用したアフタイト
当時、新開発のV型・梁片引・梁両引・座金HD・Y型・角度変形型です。

◎ 写真提供(完成写真)
学校法人共愛学園
総務課 是澤 博様

URL: www.edu.kyoai.ac.jp/

ページトップへ

保育室トラス組 資料写真(クリックすると拡大します。)

旧タイプ-1
旧タイプ-1

旧タイプ-2
旧タイプ-2

旧タイプ-3
旧タイプ-3

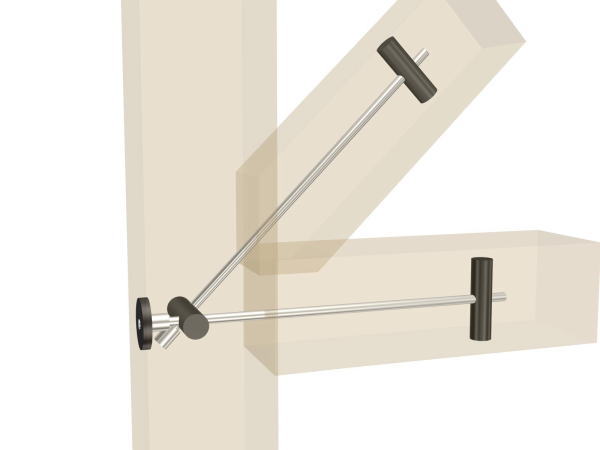

隅 V型 片引
隅 V型 片引

下梁 V型 片引
下梁 V型 片引

上梁 V型 片引
上梁 V型 片引

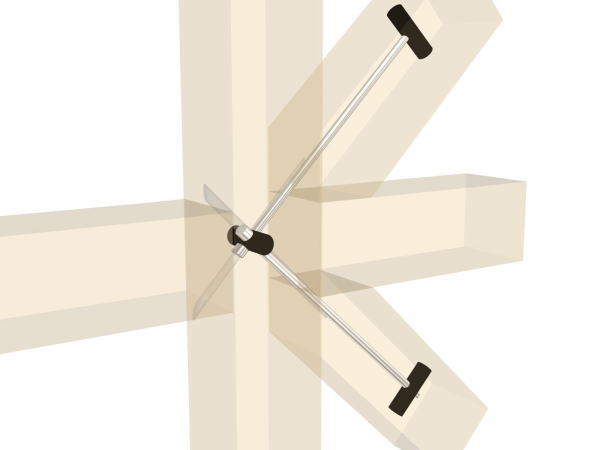

隅 E型 片引
隅 E型 片引

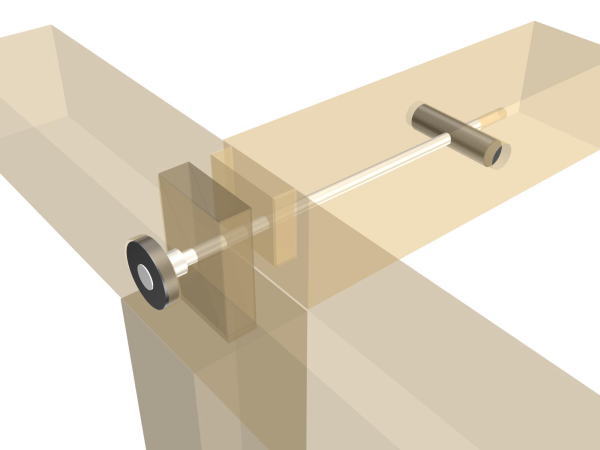

桁妻桁・片引
桁妻桁・片引

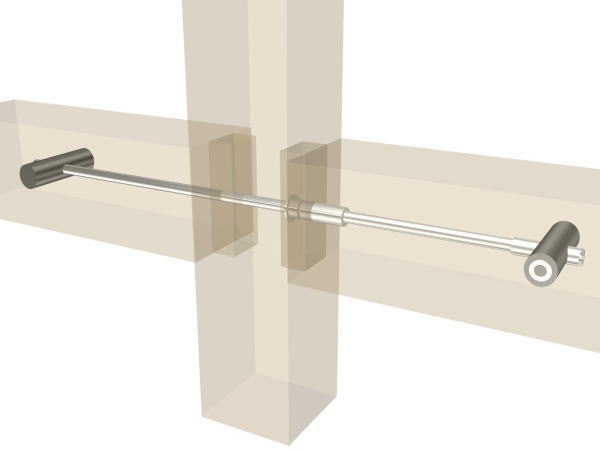

梁柱梁・両引
梁柱梁・両引

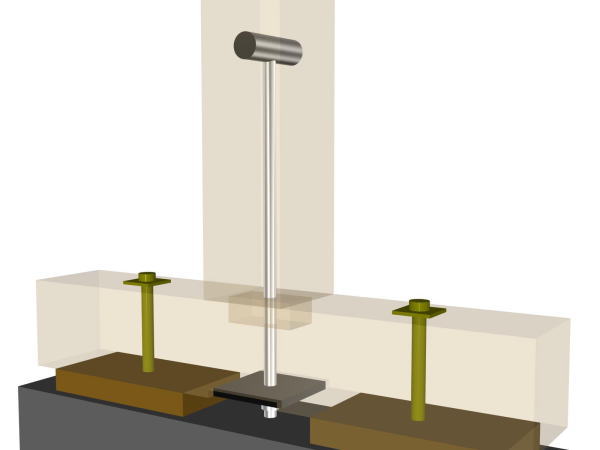

土台柱 座金ホールダウン
土台柱
座金ホールダウン

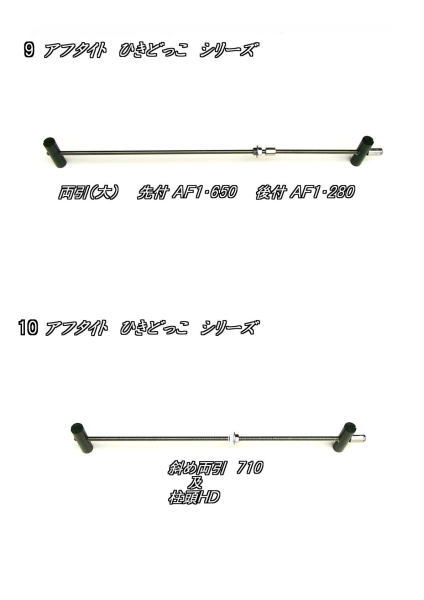

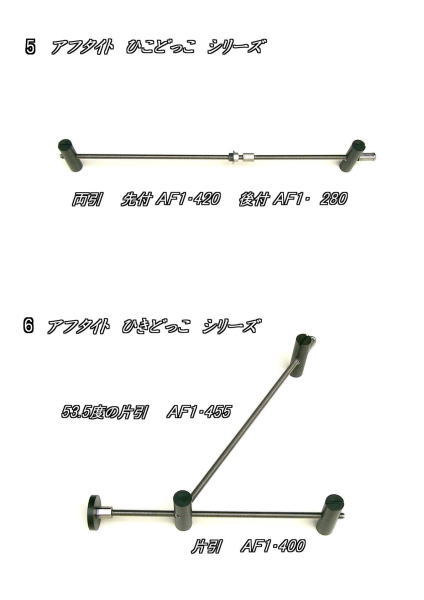

左から両引・片引 座金片引・片引 座金片引
左から両引・片引
角座金片引・片引
角座金片引

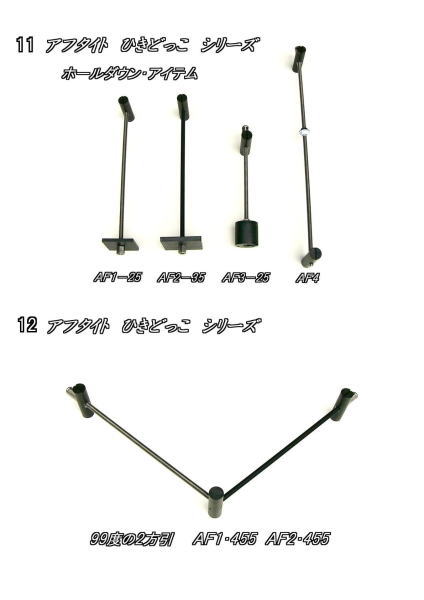

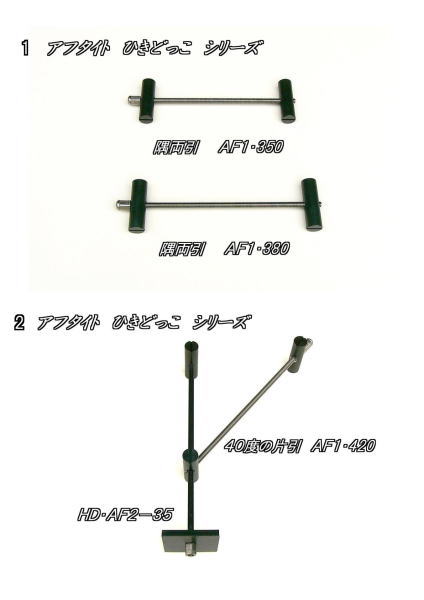

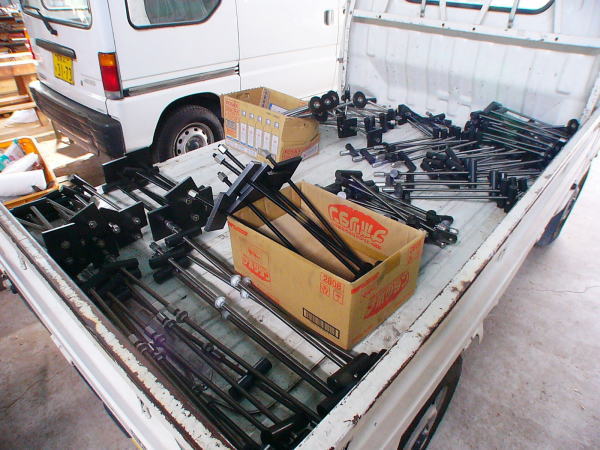

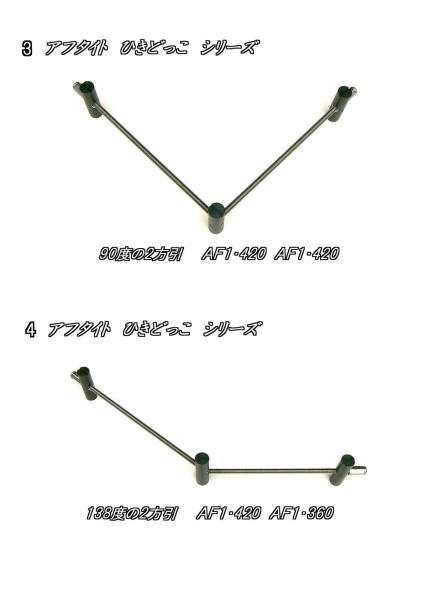

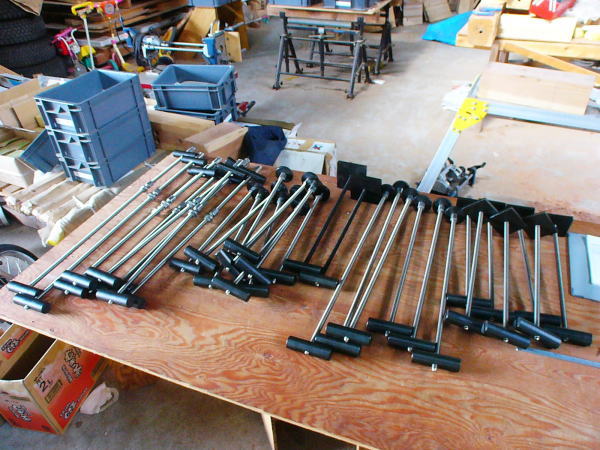

種類分けした アフタイト
種類分けした
アフタイト

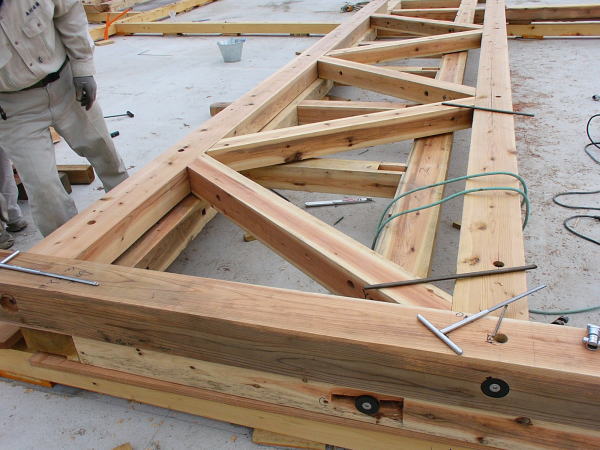

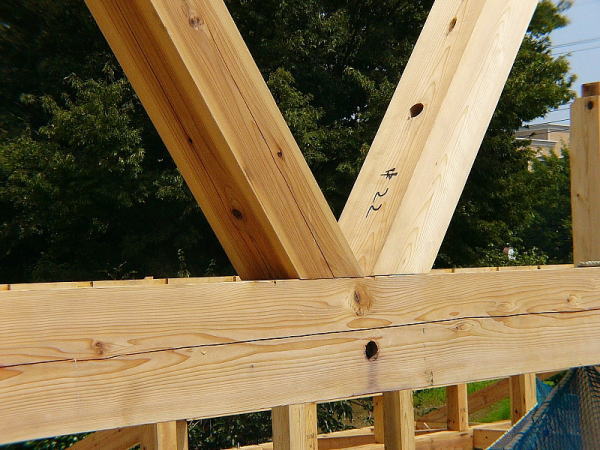

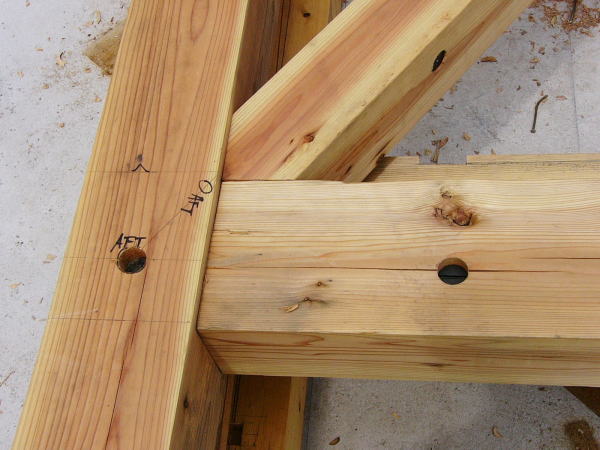

トラス部 下梁
トラス部 下梁

トラス部 上梁
トラス部 上梁

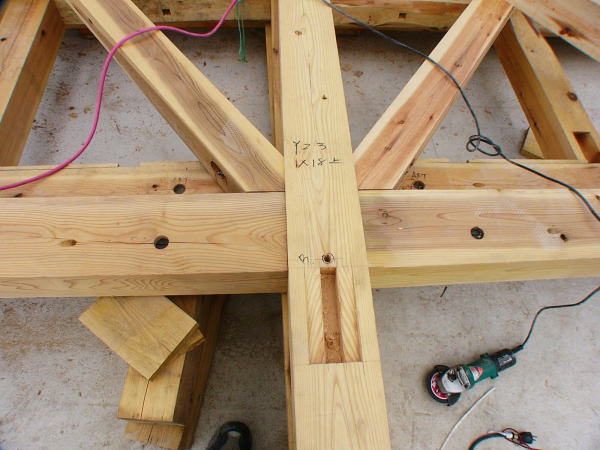

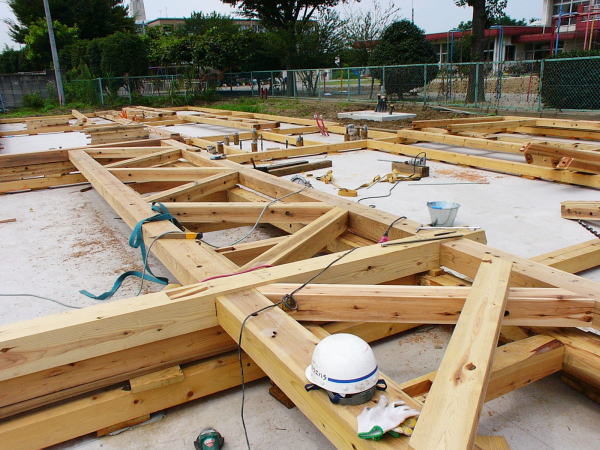

トラス部下部の組立付け
トラス部下部
の組立付け

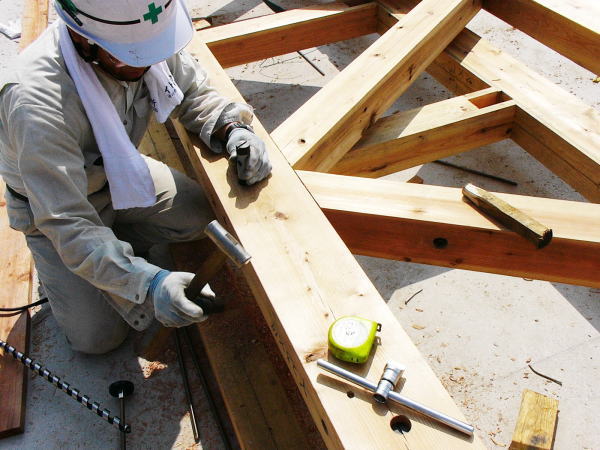

トラス部上部の組み付け
トラス部上部
の組み付け

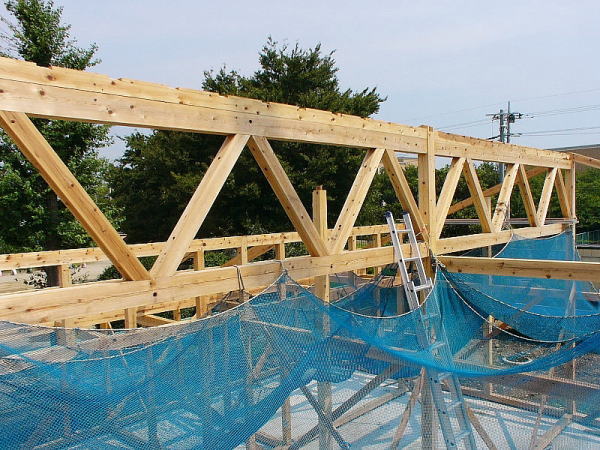

トラス部組立て
トラス部組立て

トラス部通し柱組み付け
トラス部通し
柱組み付け

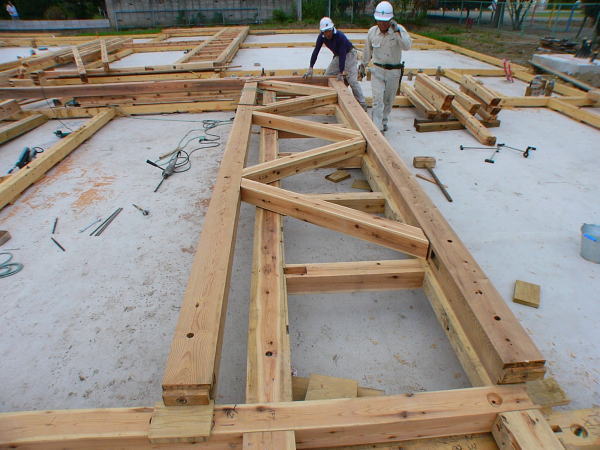

西トラス部 下梁
西トラス部 下梁

西側トラス
西側トラス

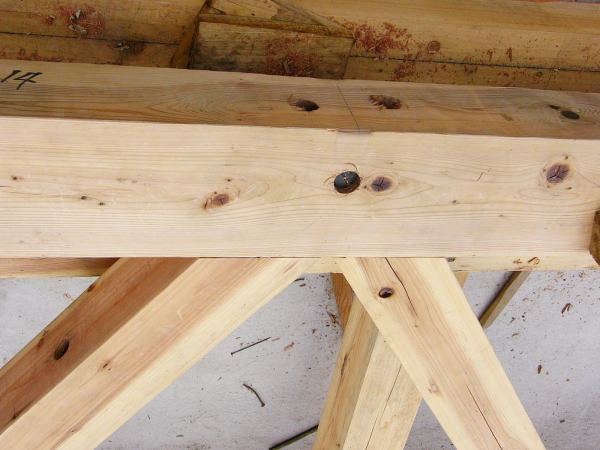

組み付けが終了した梁
組み付けが終了した梁

組み付け中の梁
組み付け中の梁

組み付け調整中の梁
組み付け調整中の梁

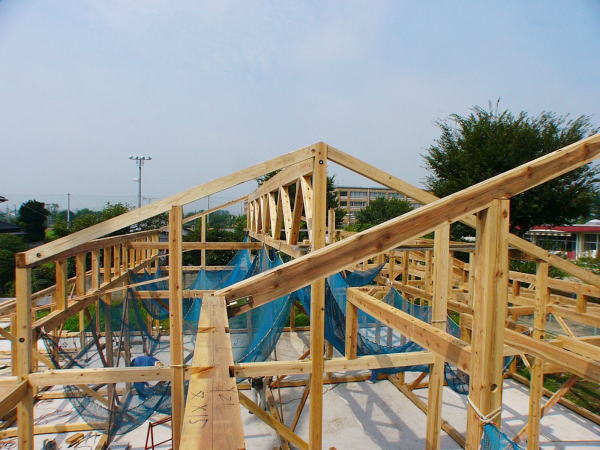

東側トラス
東側トラス

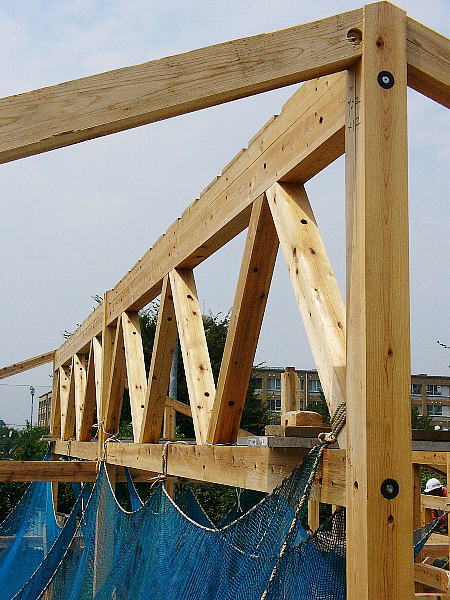

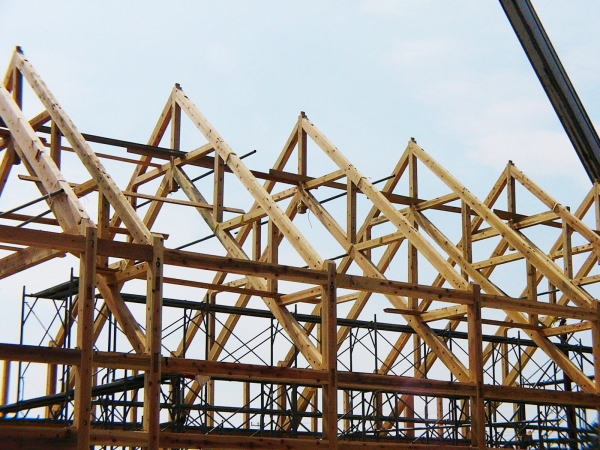

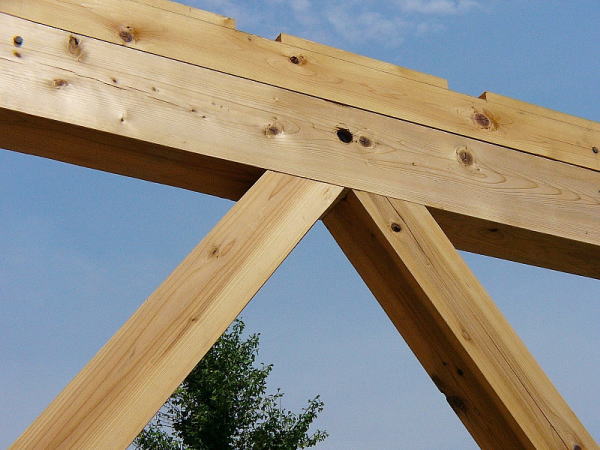

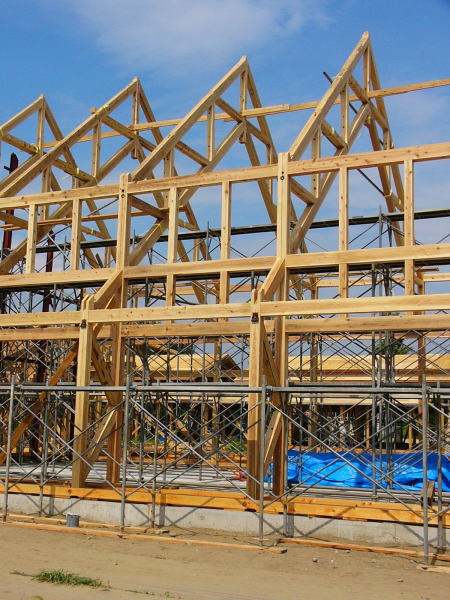

保育室上トラス組
保育室上トラス組

ページトップへ

管理塔ホールトラス組 資料写真(クリックすると拡大します。)

旧タイプ-2
旧タイプ-2

旧タイプ-4
旧タイプ-4

旧タイプ-6
旧タイプ-6

隅 V型 片引
隅 V型 片引

下梁 V型 片引
下梁 V型 片引

隅 E型 片引
隅 E型 片引

桁妻桁・片引
桁妻桁・片引

梁柱梁・両引
梁柱梁・両引

土台柱・座金ホールダウン
土台柱・座金ホールダウン

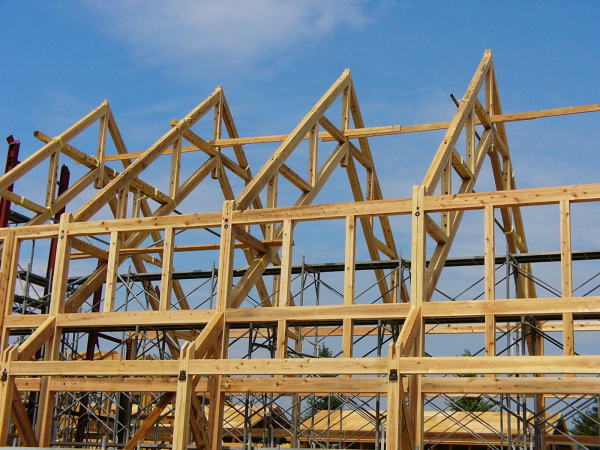

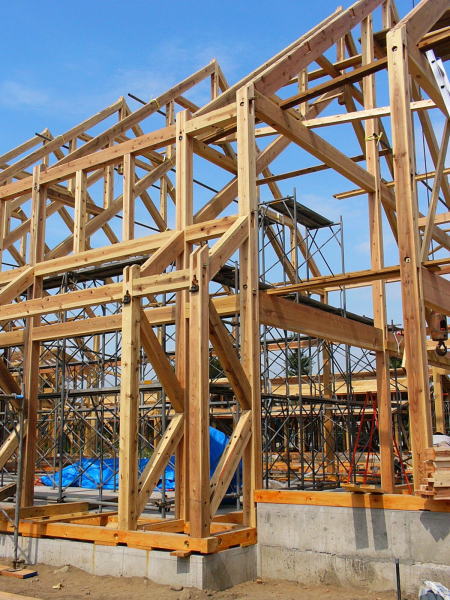

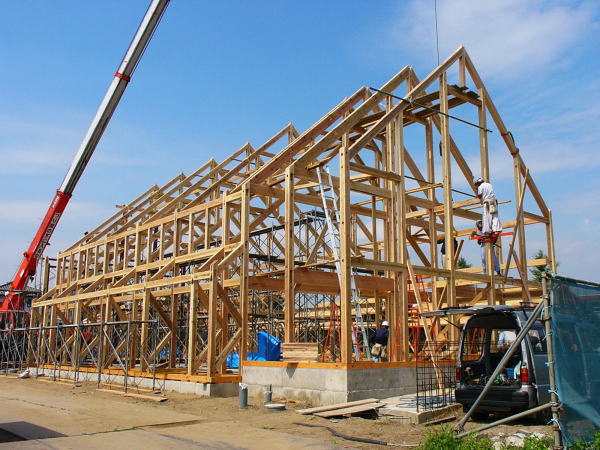

管理塔 トラス組 南側
管理塔 トラス組 南側

管理塔 中央部
管理塔 中央部
トラス組 南

管理塔 トラス組と筋カイ
管理塔
トラス組と筋カイ

管理塔 筋カイ
管理塔 筋カイ

管理塔 全景
管理塔 全景

管理塔 トラス組 北側
管理塔 トラス組 北側

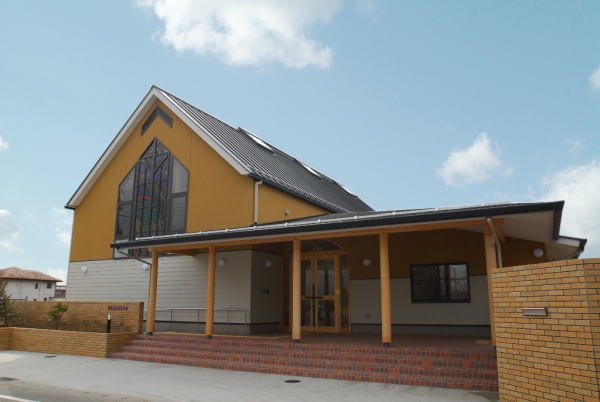

幼稚園 エントランス
幼稚園 エントランス

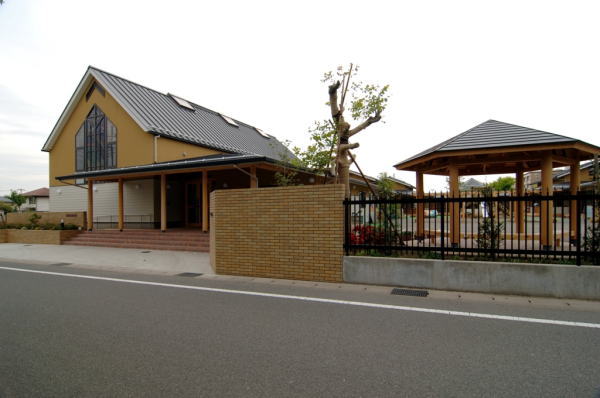

完成し幼稚園 東道路側
完成し幼稚園 東道路側

幼稚園 管理塔内部
幼稚園 管理塔
内部
