群馬県 正田醤油本社棟及び多目的ホール

(設計 旧マヌファット「北の木・設計」 構造 山辺構造設計事務所)
館林市、老舗の醤油会社(私ども建築関係者の見学会が元で、復元保存が決定した建物)
県産杉使用、現場の要望により、当社加工機の小型タイプが開発誕生する。柱、梁等の穴明けにフル活躍、また、スリッドの加工機もプチアイデアで誕生、1.540個のボルト・ナット・座金等の部品と、組み付けた500個の金具類により、2.000㎡(約600坪)の大改修・復元保存工事が完成しました。

◎ 使用したアフタイト
梁両引、座金HD、梁片引。

◎ 受賞
「日本建築士連合会長賞」最優秀賞を受賞
「BELCA」賞 ベストリフォーム賞受賞

工事の詳しい詳細は住宅建築2月号NO359「歴史の重みを活かす技術」に詳しく掲載されています。また、木造軸組住宅の高耐架構システムのつくり方として建築技術2005 NO.670 11月号に正田醤油本社屋木造大蔵の改修工事として掲載されています。

正田醤油株式会社

URL:www.shoda.co.jp/

ページトップへ

資料写真(クリックすると拡大します。)

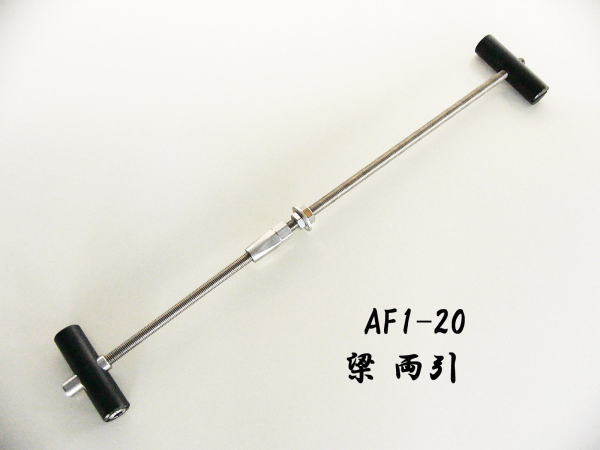

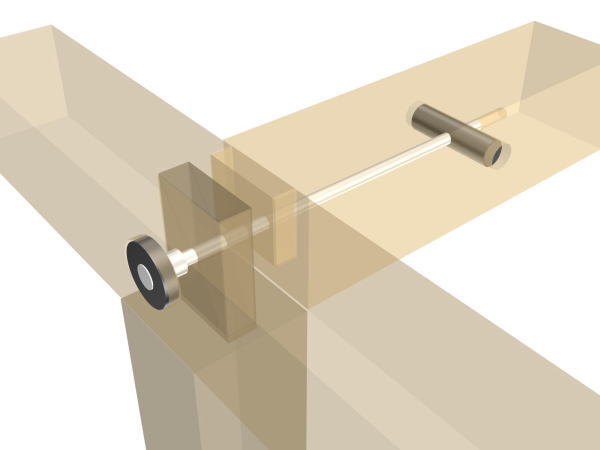

AF1-20 梁 両引
AF1-20 梁 両引

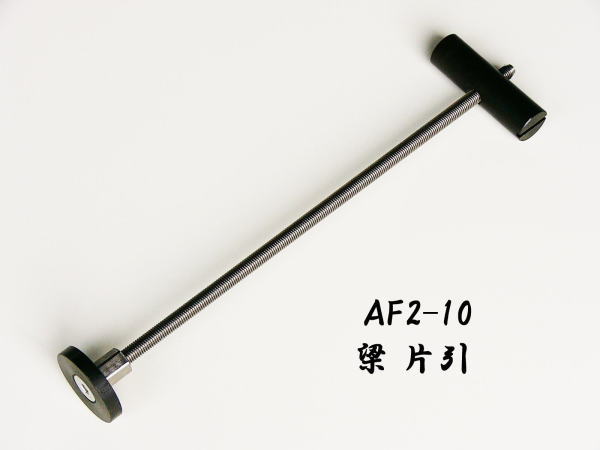

AF2-10 梁 片引
AF2-10 梁 片引

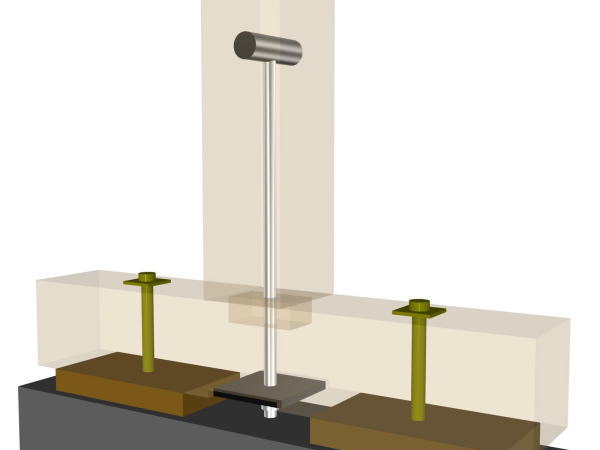

AF3-20 土台・柱 HD
AF3-20 土台・柱 HD

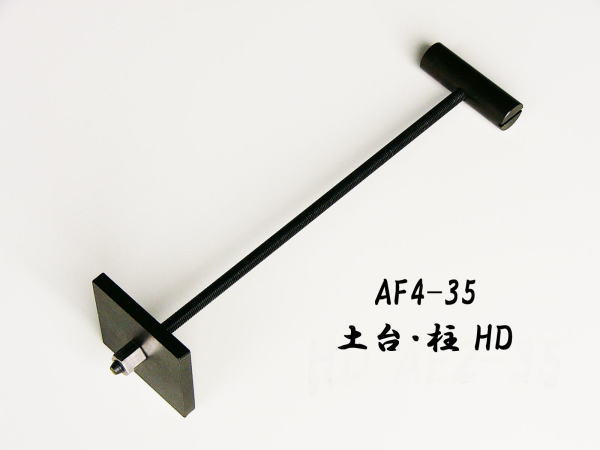

F4-35 土台・柱 H DA
F4-35 土台・柱 H DA

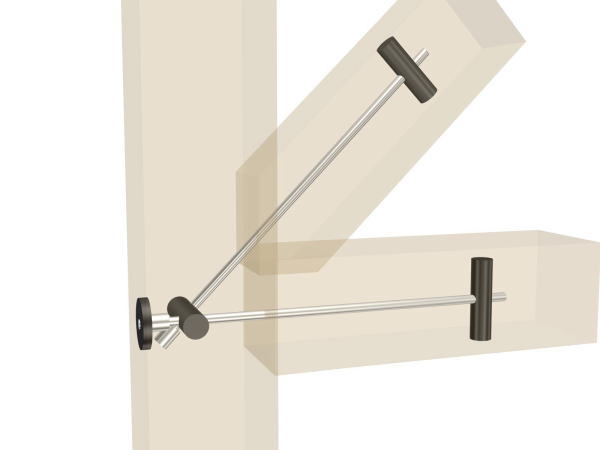

隅 V型 片引
隅 V型 片引

桁妻桁・片引
桁妻桁・片引

柱梁・片引
柱梁・片引

梁柱梁・両引
梁柱梁・両引

土台柱・座金ホールダウン
土台柱・座金ホールダウン

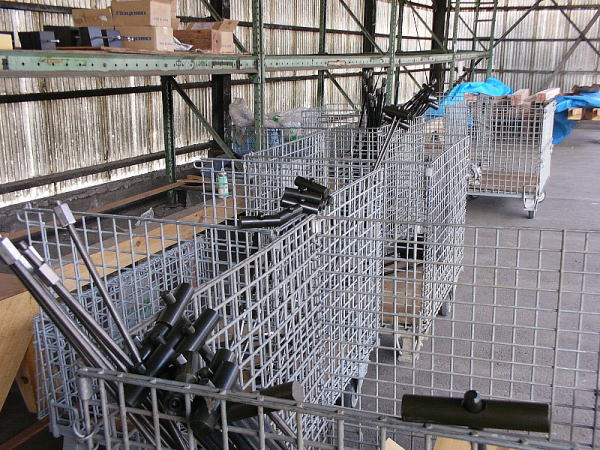

区分けごとに分けされたアフタイトのコンテナボックス
区分けごとに分け
されたアフタイトの
コンテナボックス

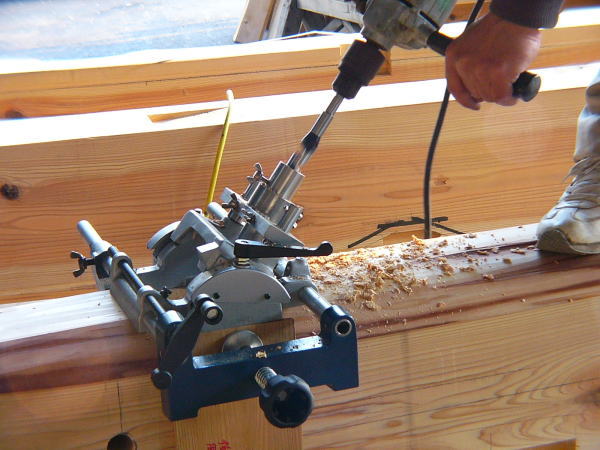

下小屋 斜め穴開け作業
下小屋 斜め
穴開け作業

下小屋 軸穴開け作業スプライン
下小屋 軸穴開け作業
スプライン

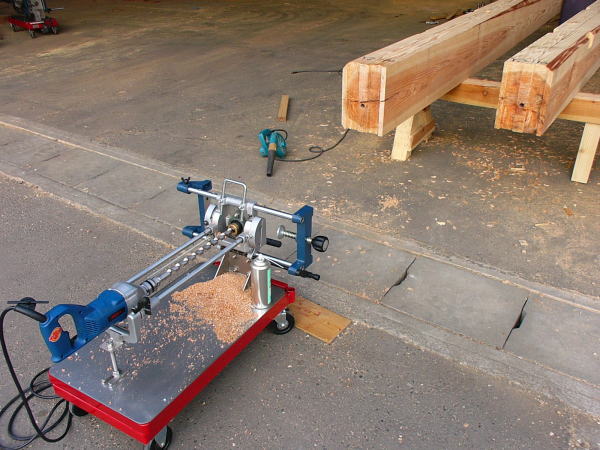

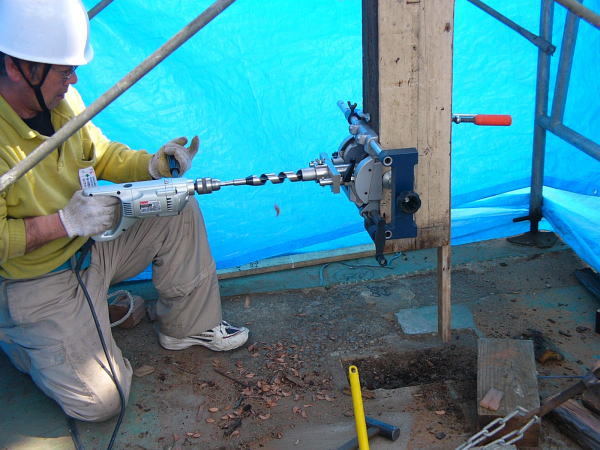

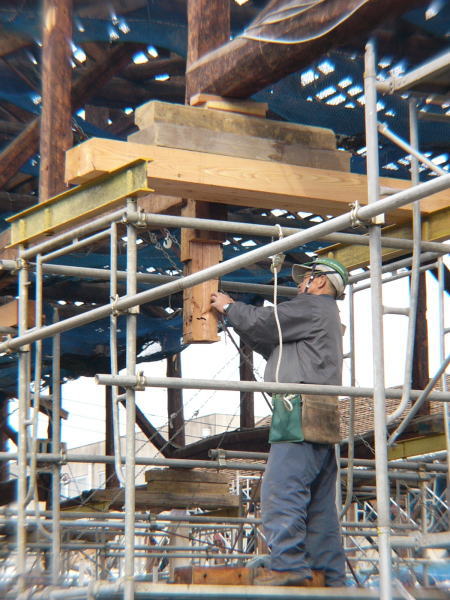

現場用に開発した穴開け加工機で束柱に30φの穴開け中の作業員
現場用に開発した穴開け
加工機で束柱に30φの
穴開け中の作業員

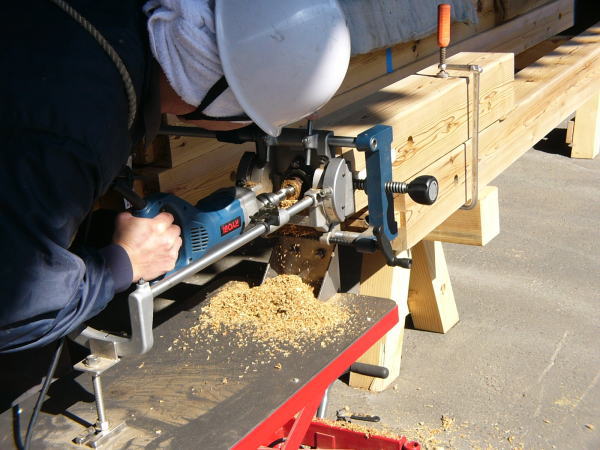

束柱に軸穴21φの開け作業中の作業員
束柱に軸穴21φの開け
作業中の作業員

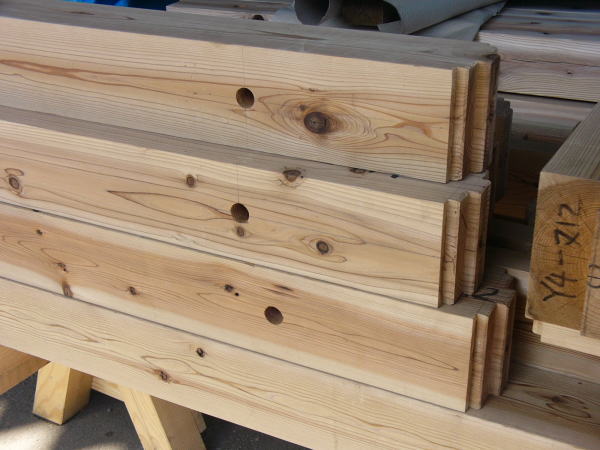

穴開けが終了した梁
穴開けが終了した梁

穴開けが終了した大梁
穴開けが終了した大梁

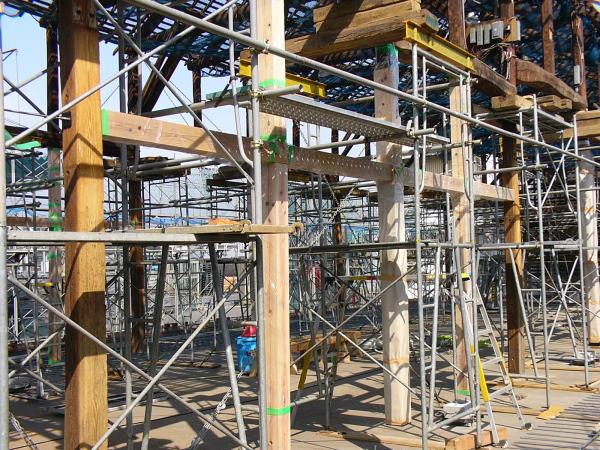

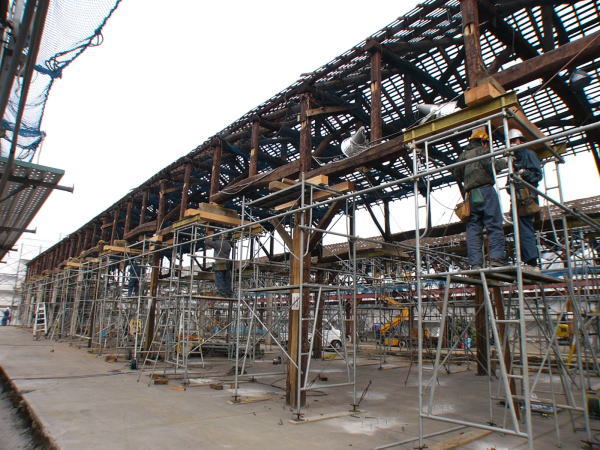

補強柱入れ替え中の本社棟
補強柱入れ替え中の本社棟

1Fの間仕切り補強が完了した本社棟
1Fの間仕切り補強が
完了した本社棟

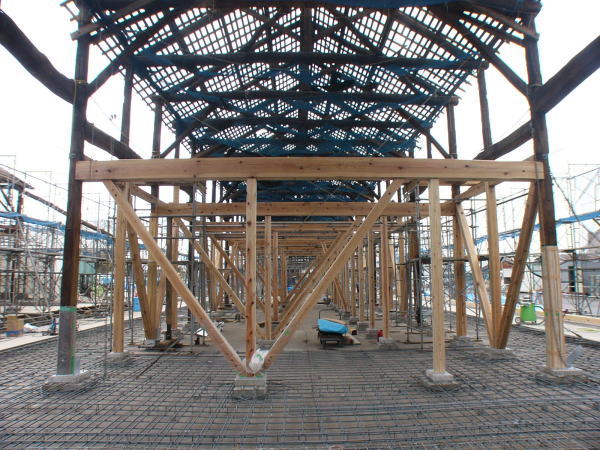

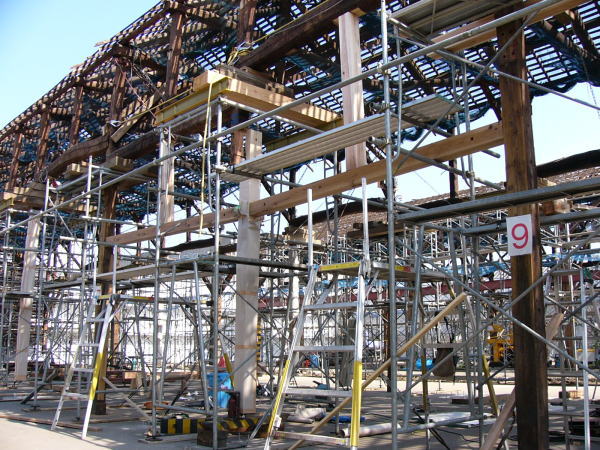

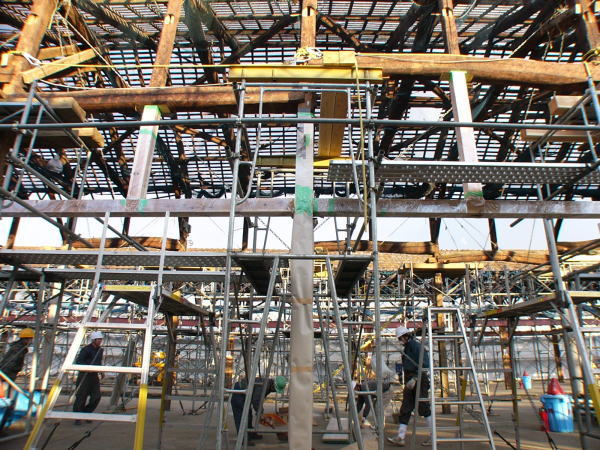

本社の骨組み
本社の骨組み

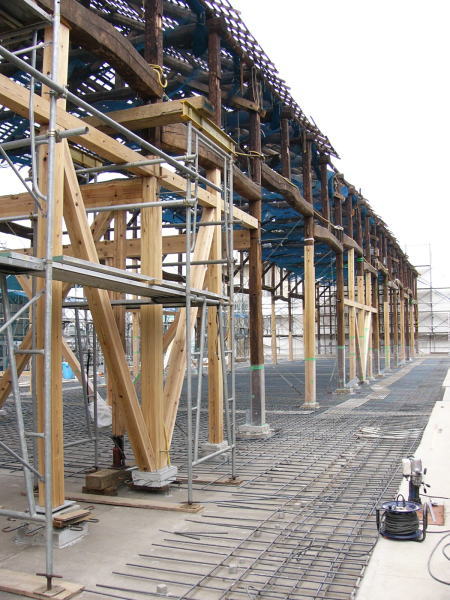

本社棟 北側の柱補強
本社棟 北側の柱補強

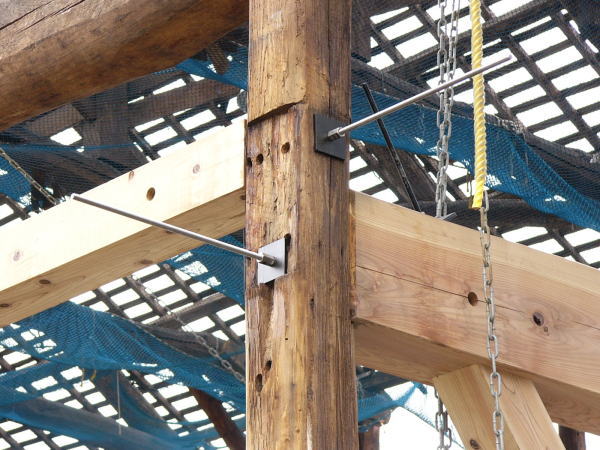

本社棟 中央の柱に両引金具を使用
本社棟 中央の柱に
両引金具を使用

本社棟 柱の入れ替え
本社棟 柱の入れ替え

本社棟 柱の入れ替えが順次終了
本社棟 柱の入れ
替えが順次終了

改装中の多目的ホール
改装中の多目的ホール

大栓継ぎの墨付けをする作業員
大栓継ぎの墨付け
をする作業員

金輪大栓継ぎ
金輪大栓継ぎ

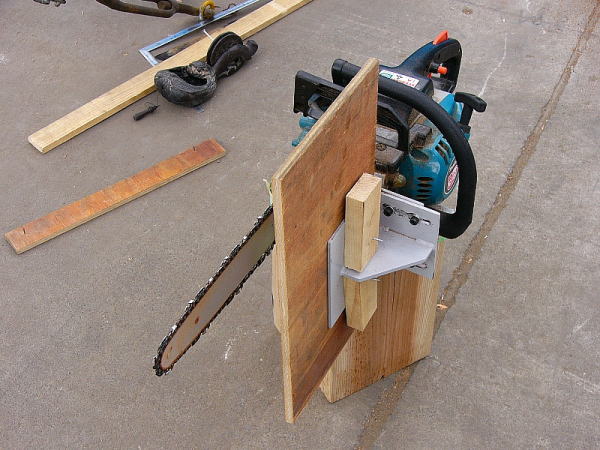

スリッド用に改良された機械
スリッド用に改良
された機械

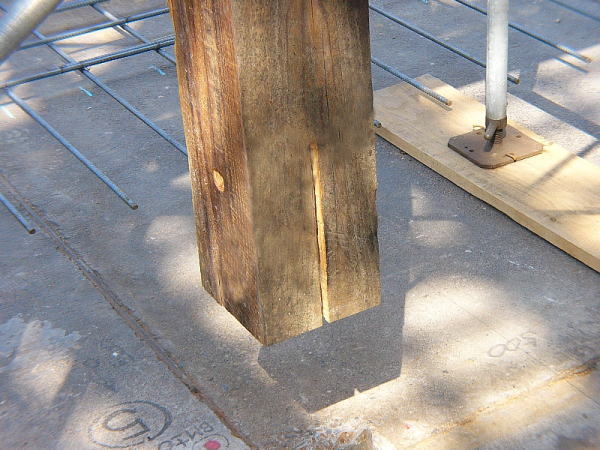

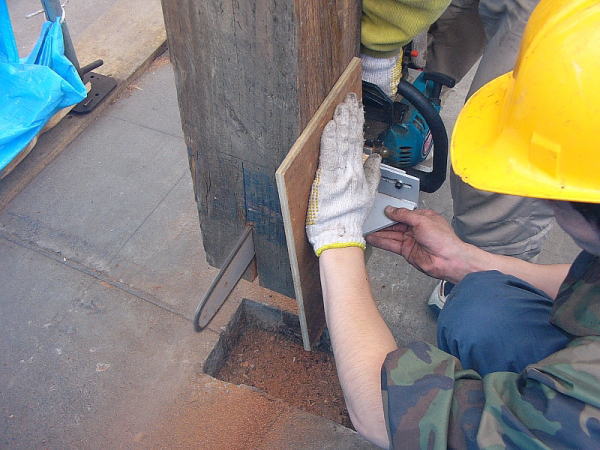

柱脚 スリッド入れ
柱脚 スリッド入れ

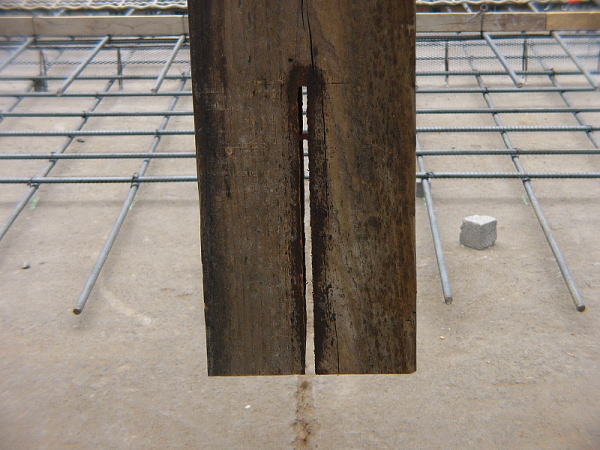

前から見たスリット
前から見たスリット

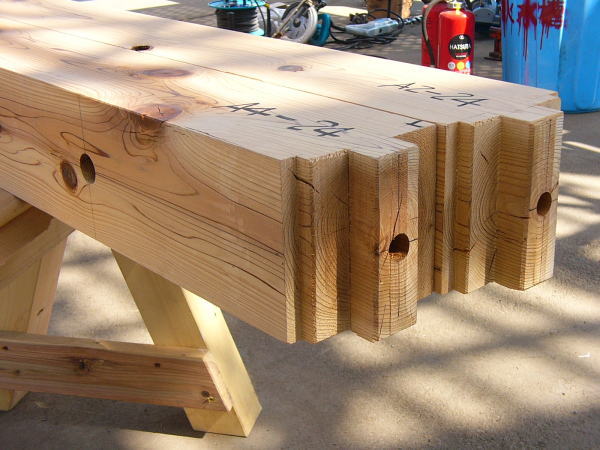

スリッド加工が終了した柱脚部
スリッド加工が
終了した柱脚部

ドリフトピン用穴開け作業ハンドライン
ドリフトピン用穴開け
作業ハンドライン

本社棟 柱脚部のドリフトピン30φ
本社棟 柱脚部の
ドリフトピン30φ

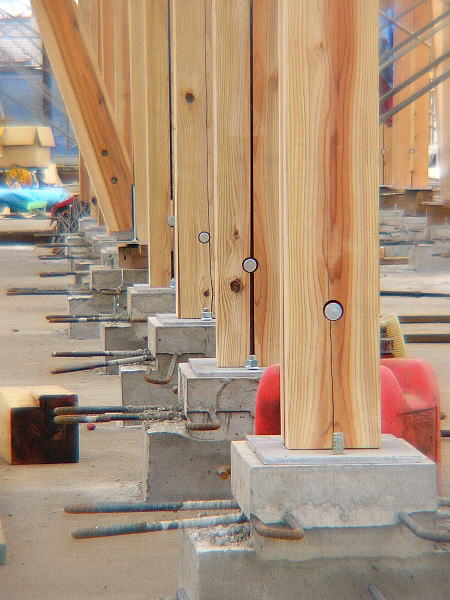

本社棟 柱脚部
本社棟 柱脚部

本社棟 土台・基礎中央高力HDアフタイトが入る座金穴
本社棟 土台・基礎
中央高力HDアフタイト
が入る座金穴

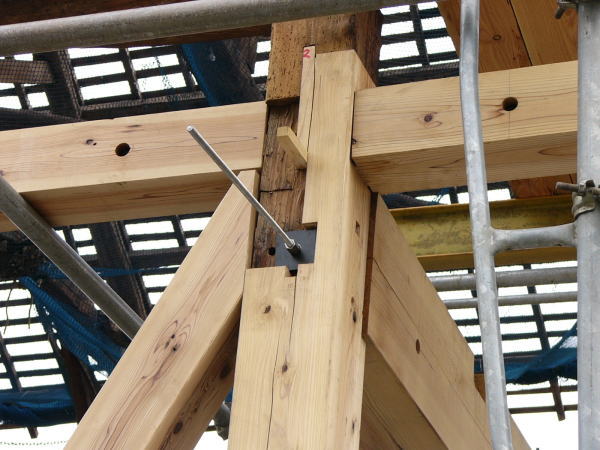

本社棟 柱交差部の仕掛け
本社棟 柱交差部の仕掛け

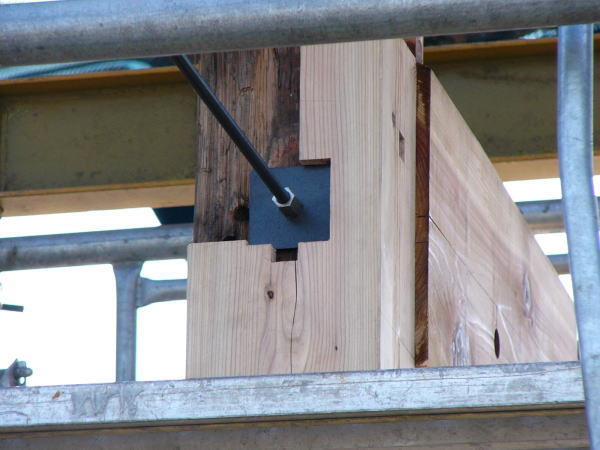

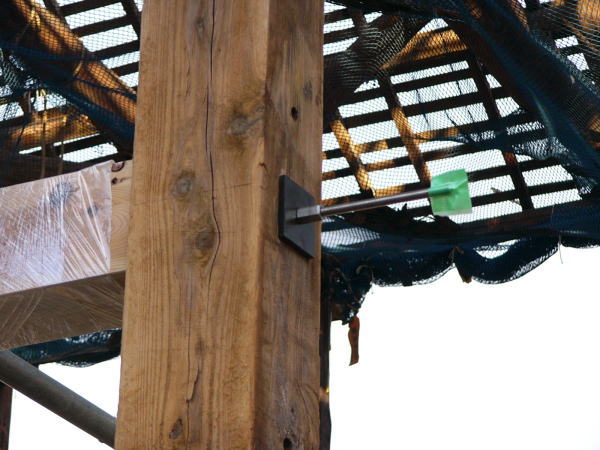

大座金組み付け片引
大座金組み付け片引

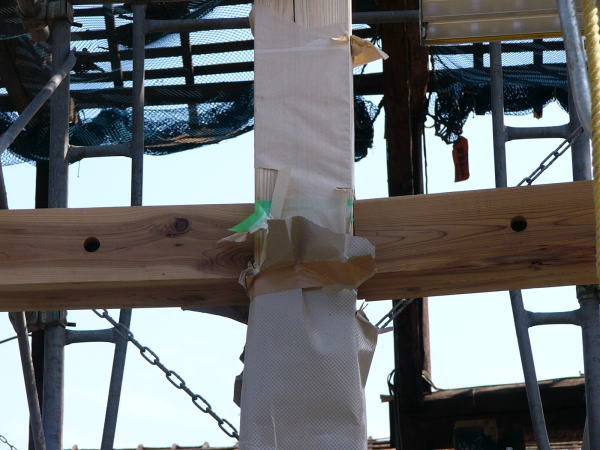

柱交差部のアフタイト
柱交差部のアフタイト

本社棟 右筋カイ高力ボルト黒と中央・左ステンレス軸ボルト
本社棟 右筋カイ高力
ボルト 黒と中央・
左ステンレス
軸ボルト

本社等 軸ボルトはステンレス製

ステンレス製

本社棟 アフタイトの両引
本社棟 アフタイトの両引

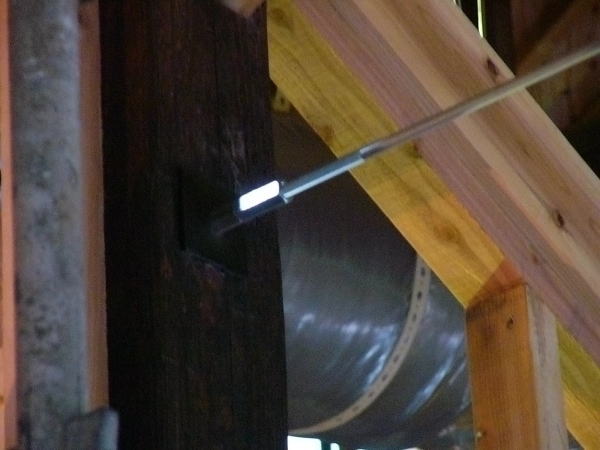

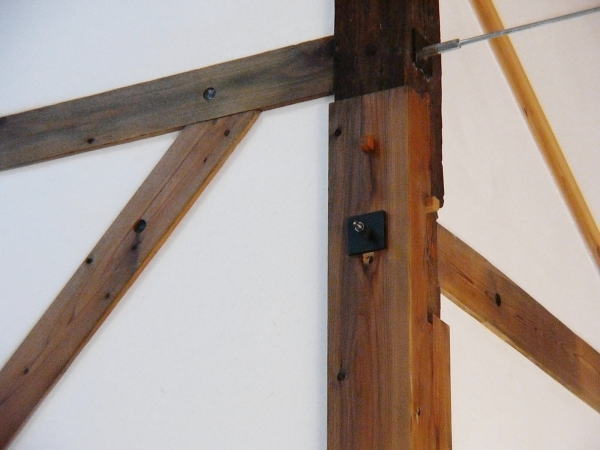

筋カイ頭部のアフタイト
筋カイ頭部のアフタイト

アフタイトと補強軸ボルト
アフタイトと補強軸ボルト

隅柱のアフタイト施工中
隅柱のアフタイト施工中

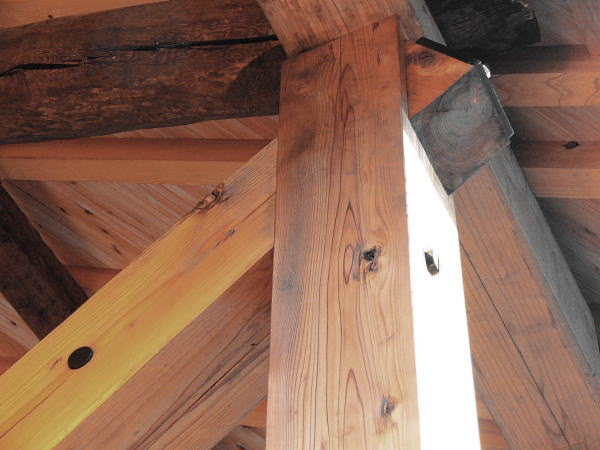

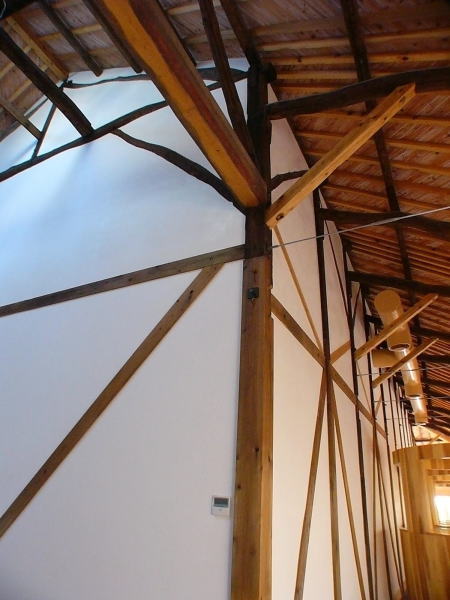

多目的ホール柱頭のアフタイト
多目的ホール
柱頭のアフタイト

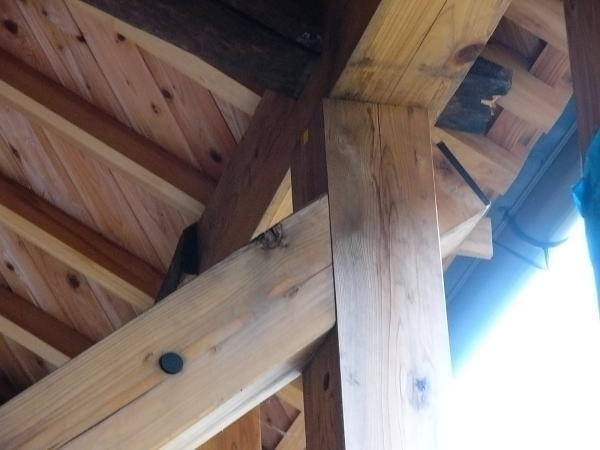

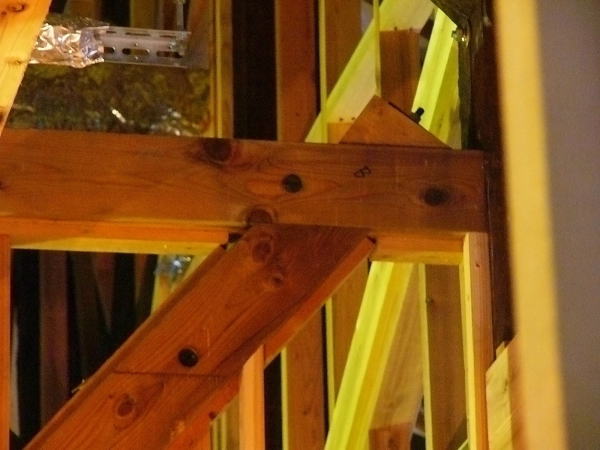

柱頭の筋カイのアフタイト
柱頭の筋カイのアフタイト

隅柱のアフタイト完成
隅柱のアフタイト完成

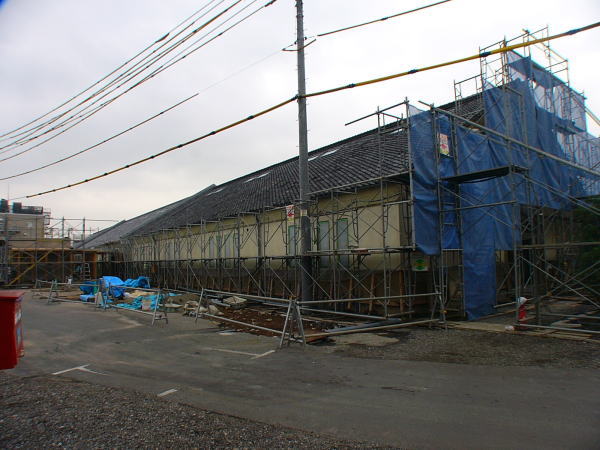

完成途中の本社
完成途中の本社

本社棟 応接室
本社棟 応接室

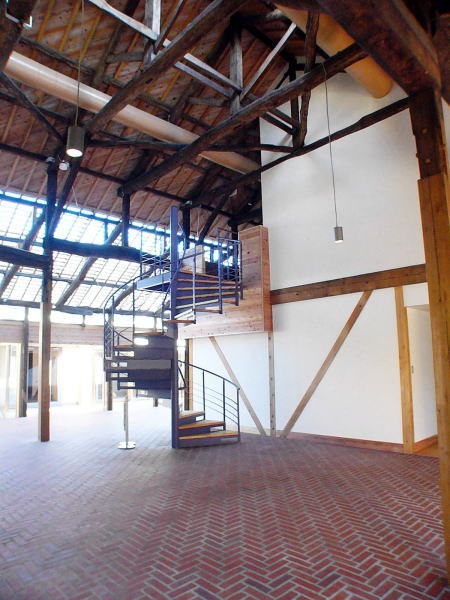

本社棟 ホール
本社棟 ホール

ホール棟応接コーナー隅柱
ホール棟応接
コーナー隅柱

ホール棟応接コーナー
ホール棟
応接コーナー

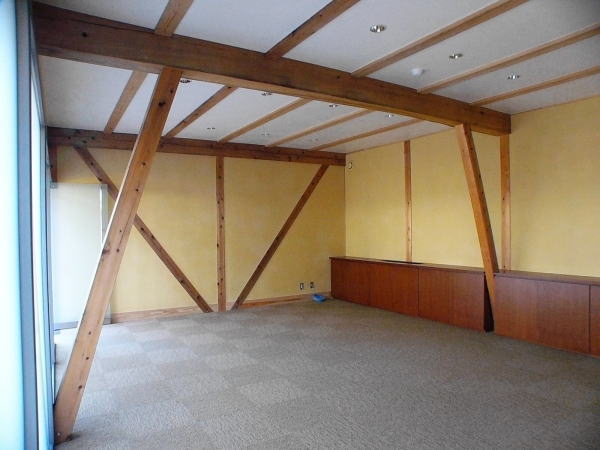

本社棟 小会議室
本社棟 小会議室

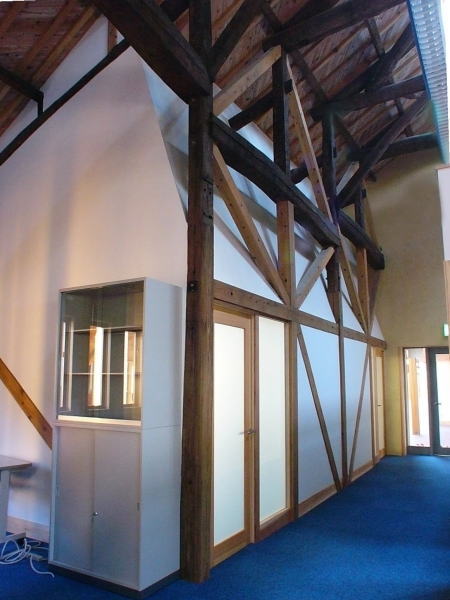

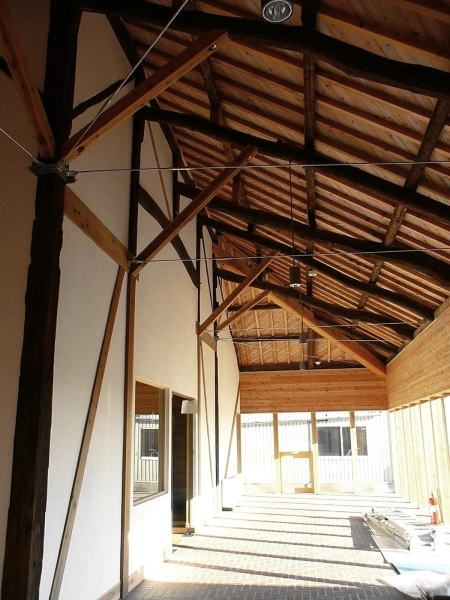

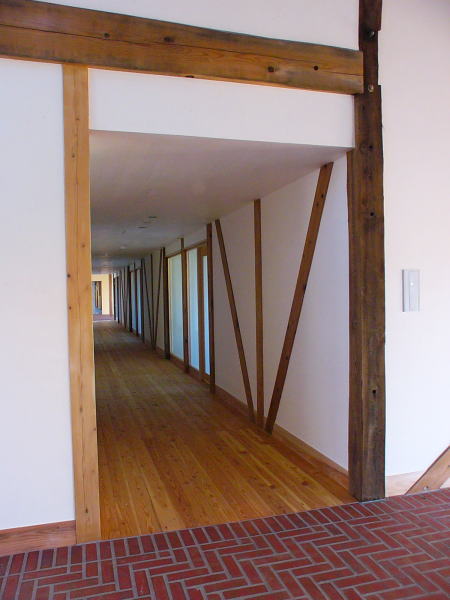

本社棟 通路
本社棟 通路

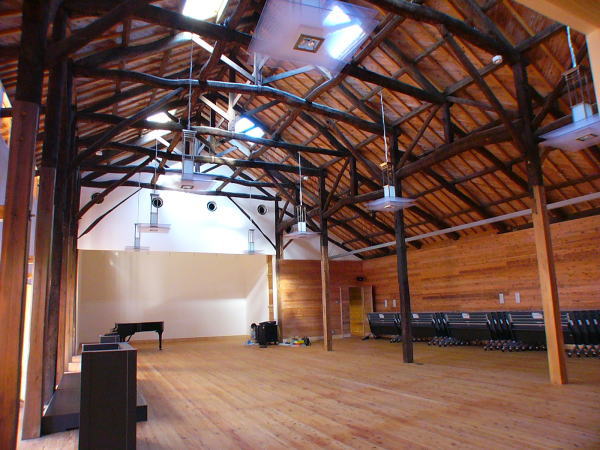

多目的ホール
多目的ホール

本社棟 北側窓
本社棟 北側窓

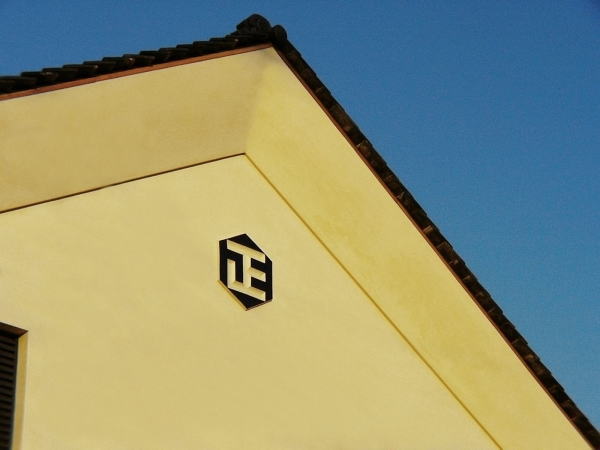

会社のロゴマーク
会社のロゴマーク

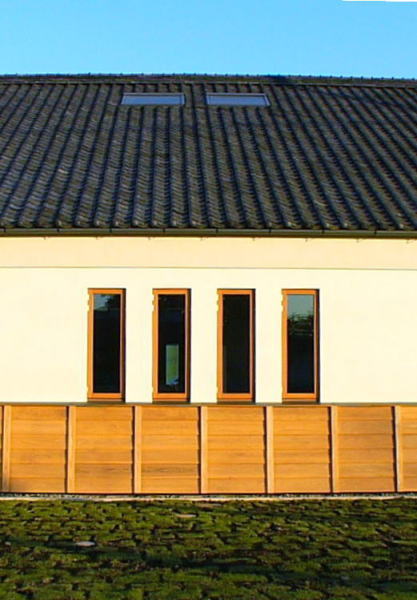

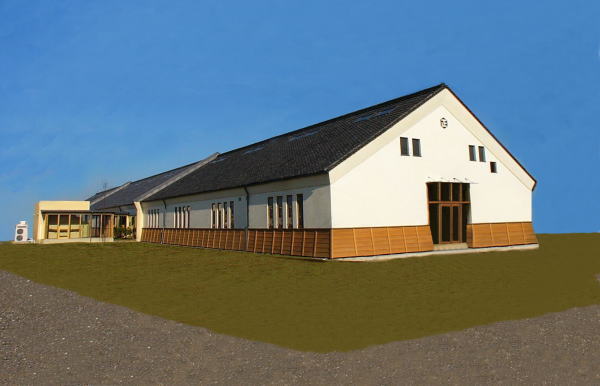

本社棟 北側
本社棟 北側

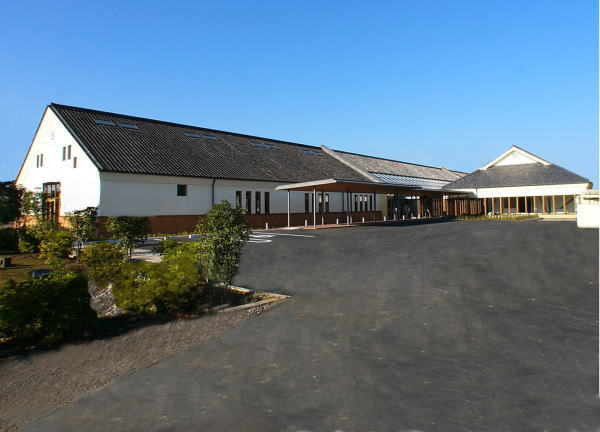

本社棟 南側
本社棟 南側
